Zestaw sterowania elektronicznego do lodówki Scania Next Gen

Proszę dokładnie sprawdzić przed zakupem model lodówki, numer katalogowy oraz oznaczenie z tabliczki znamionowej.

Pasuje do wybranych lodówek SCANIA Next Gen / NGS / NXG:

• model CP/CG20 20L Nr kat.: 2770774 / 9D117428 – 20 LT
• model CP/CG20 20L Nr kat.: 2034762 / 8E037428 – 20 LT
• model CP/CG17 17L Nr kat.: 2770785 / 1A257428 – 17 LT
• model CP/CG17 17L Nr kat.: 2034763 / 7J147428 – 17 LT
• model CR20 30L Nr kat.: 2706544 / 9C227428 – 30 LT
• model CR20 30L Nr kat.: 2706544 / 9F287428 – 30 LT
• model CR20 30L Nr kat.: 2034756 / 3L137428 – 30 LT
• model CR20 30L Nr kat.: 3261151 / 5C127428 – 30 LT / CR20
• model CR20 30L Nr kat.: 2706576
• model CR17 17L Nr kat.: 2770786 / 9J267428 – 17 LT
• model CS20 40L Nr kat.: 2706575 / 8G027428 – 40 LT
• model CS20 40L Nr kat.: 2706575 / 2K067428 – 40 LT
• model CS20 40L Nr kat.: 2034757 / 6J197428 – 40 LT
• model Scania Next Gen Nr kat.: 2706578

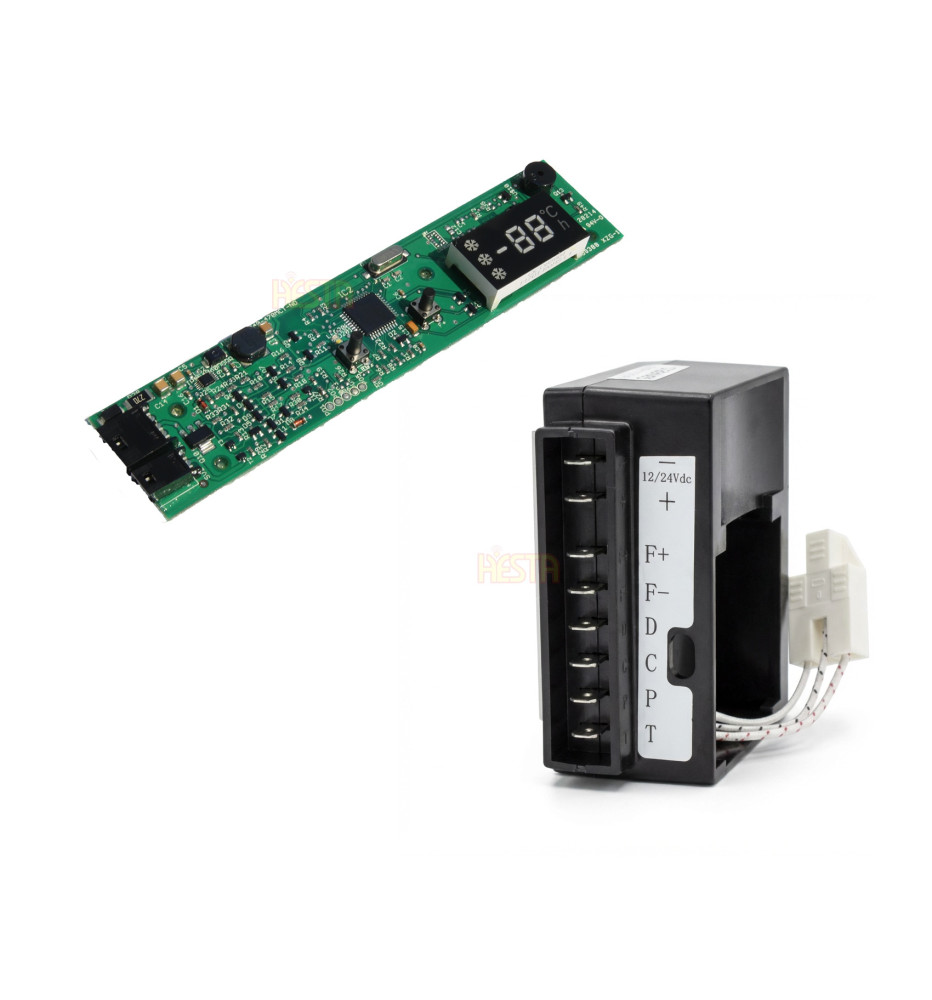

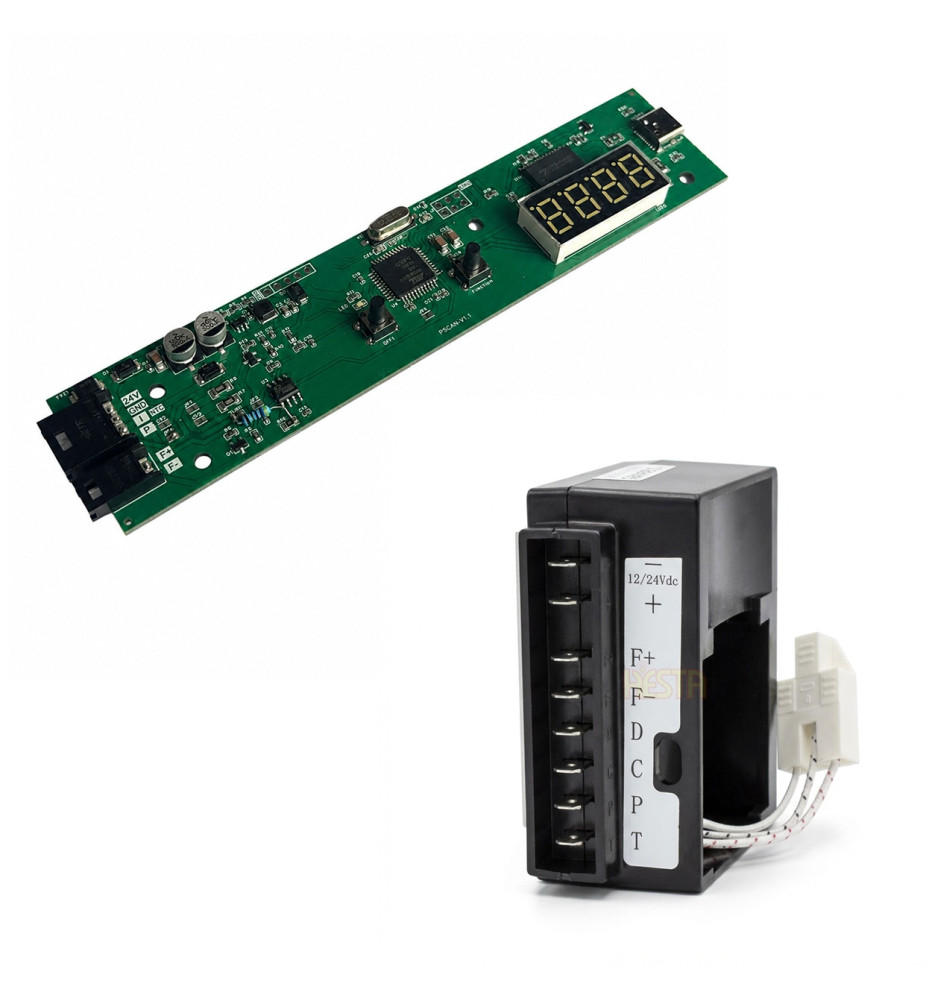

Zestaw zawiera:

- Panel sterujący PSCAN

- Sterownik sprężarki 101NBD14F5

Zestaw przeznaczony jest do lodówek samochodowych Scania Next Gen / NGS / NXG stosowanych w kabinach ciężarówek i ciągników siodłowych serii G, P, S oraz R. Rozwiązanie stosowane jest w przypadku uszkodzenia oryginalnego panelu sterującego, sterownika sprężarki lub problemów z komunikacją elektroniki lodówki.

Zestaw umożliwia przywrócenie podstawowych funkcji chłodziarki, takich jak włączanie i wyłączanie lodówki, ustawianie temperatury oraz prawidłowe sterowanie pracą sprężarki.

Zestaw nie posiada zliczania czasu pracy, dzięki czemu lodówka może pracować bez blokady wynikającej z licznika godzin.

Wszystkie elementy niezbędne do obsługi są zestawione na jednostce sterującej w górnej części chłodziarki:

- Włącznik / wyłącznik
- Przyciski wyboru do ustawienia żądanej temperatury chłodzenia
- Cyfrowy wyświetlacz temperatury

Panel PSCAN odpowiada za obsługę lodówki od strony użytkownika. Umożliwia włączanie i wyłączanie urządzenia, ustawianie temperatury chłodzenia oraz wyświetlanie informacji na panelu sterującym.

Panel posiada dodatkowe serwisowe gniazdo USB-C.

Sterownik 101NBD14F5 odpowiada za sterowanie pracą sprężarki stosowanej w lodówce Scania. Zestaw przeznaczony jest do lodówek z kompresorem Secop / Danfoss BD1.4F-FSD Micro.

Dodatkowe dane spotykane na tabliczkach lodówek:

- Zasilanie lodówki: 24 VOLT DC – 50W
- Czynnik chłodniczy spotykany na tabliczkach: R134a lub R1234yf
- Pojemności spotykane na tabliczkach: 17 LT, 20 LT, 30 LT, 40 LT

Zastosowanie zestawu:

Zestaw może być stosowany jako zamiennik oryginalnej elektroniki w lodówkach Scania Next Gen, w których występują problemy z pracą układu sterowania lub kompresora.

Zalecany jest szczególnie w przypadku, gdy lodówka:

- nie włącza się,
- nie chłodzi,
- nie uruchamia sprężarki,
- wyłącza się po chwili pracy,
- nie reaguje na panel sterujący,
- nie pozwala ustawić temperatury,
- ma uszkodzony panel sterujący,
- ma uszkodzony sterownik sprężarki,
- pokazuje stale błąd E1, E2, E3, E4, E5, E6, E7 lub E8,
- ma problem z komunikacją między panelem a sterownikiem,
- działa niestabilnie po awarii zasilania, zwarciu lub spadku napięcia.

Zastosowanie kompletnego zestawu pozwala wyeliminować typowe problemy występujące w oryginalnej elektronice lodówki Scania Next Gen.

Współpraca z czujnikiem temperatury:

Zestaw współpracuje z oryginalnym czujnikiem temperatury NTC stosowanym w lodówce Scania, pod warunkiem że fabryczny czujnik jest sprawny.

Przy podłączeniu czujnika NTC jeden przewód czujnika należy podłączyć do zacisku C, a drugi przewód czujnika połączyć z zielonym przewodem zestawu zamiast podłączać go bezpośrednio do sterownika.

Oznacza to, że zielony przewód łączy się z jedną żyłą czujnika NTC.

Montaż zestawu:

Przed demontażem zalecamy wykonać zdjęcia podłączenia starego panelu i sterownika, aby zachować prawidłową kolejność przewodów podczas montażu nowego zestawu.

Podczas montażu należy wymontować wsuwki ze starych niebieskich złączek i przełożyć je do nowych złączek zgodnie z układem przewodów w oryginalnej instalacji.

Biały przewód w nowym sterowniku sprężarki należy podłączyć do zacisku T.

Ważne przed zakupem:

Jest to zestaw zamienny / naprawczy przeznaczony do konkretnych wersji lodówek Scania Next Gen. Przed zamówieniem należy sprawdzić zgodność elementów z posiadaną lodówką.

Przed zakupem należy porównać model lodówki, numer katalogowy, oznaczenie z tabliczki znamionowej oraz zastosowany typ kompresora.

W przypadku braku pewności prosimy o przesłanie zdjęcia tabliczki znamionowej lodówki oraz zdjęć starego panelu i sterownika sprężarki. Pozwoli to potwierdzić, czy zestaw będzie odpowiedni do danego urządzenia.
