Elektronischer Steuersatz für Scania Next Gen Kühlschrank

Bitte prüfen Sie vor dem Kauf genau das Modell des Kühlschranks, die Katalognummer und die Kennzeichnung auf dem Typenschild.

Passend für ausgewählte SCANIA Next Gen / NGS / NXG Kühlschränke:

• Modell CP/CG20 20L Kat.-Nr.: 2770774 / 9D117428 – 20 LT
• Modell CP/CG20 20L Kat.-Nr.: 2034762 / 8E037428 – 20 LT
• Modell CP/CG17 17L Kat.-Nr.: 2770785 / 1A257428 – 17 LT
• Modell CP/CG17 17L Kat.-Nr.: 2034763 / 7J147428 – 17 LT
• Modell CR20 30L Kat.-Nr.: 2706544 / 9C227428 – 30 LT
• Modell CR20 30L Kat.-Nr.: 2706544 / 9F287428 – 30 LT
• Modell CR20 30L Kat.-Nr.: 2034756 / 3L137428 – 30 LT
• Modell CR20 30L Kat.-Nr.: 3261151 / 5C127428 – 30 LT / CR20
• Modell CR20 30L Kat.-Nr.: 2706576
• Modell CR17 17L Kat.-Nr.: 2770786 / 9J267428 – 17 LT
• Modell CS20 40L Kat.-Nr.: 2706575 / 8G027428 – 40 LT
• Modell CS20 40L Kat.-Nr.: 2706575 / 2K067428 – 40 LT
• Modell CS20 40L Kat.-Nr.: 2034757 / 6J197428 – 40 LT
• Scania Next Gen Modell Kat.-Nr.: 2706578

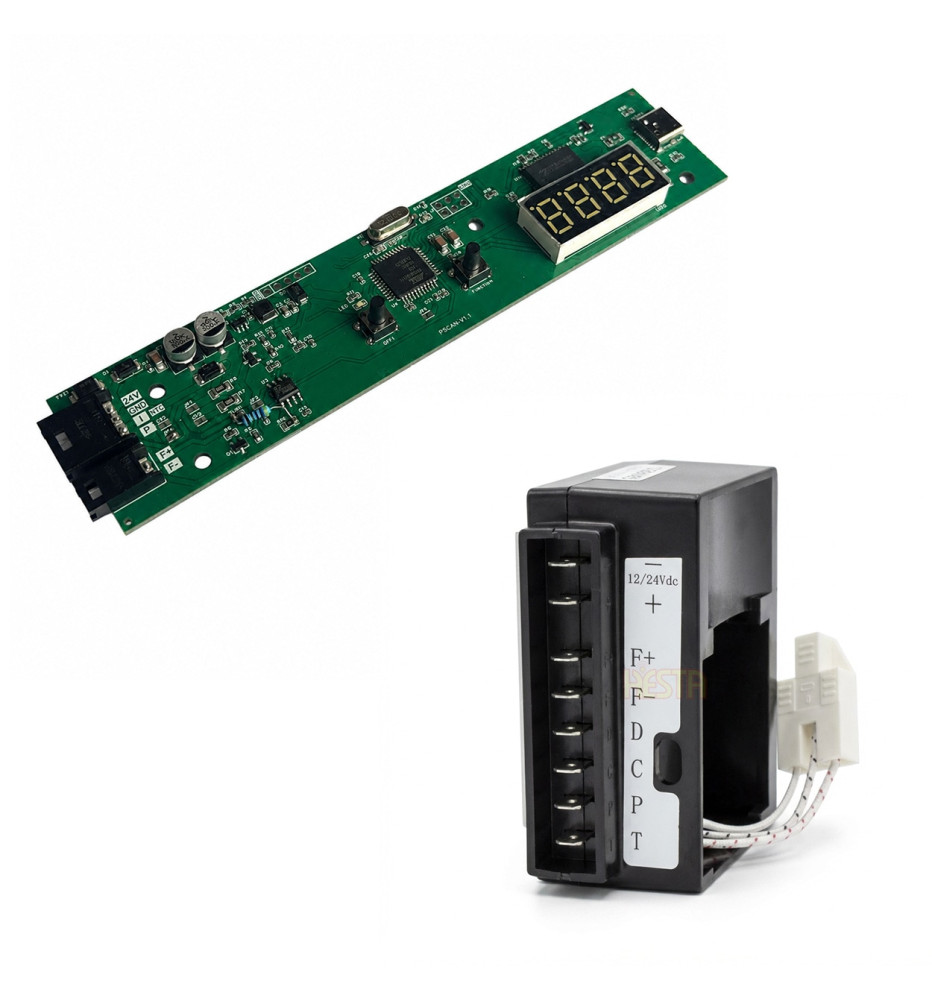

Der Satz enthält:

- PSCAN Bedienpanel

- 101NBD14F5 Kompressorsteuergerät

Dieser Satz ist für Scania Next Gen / NGS / NXG Fahrzeugkühlschränke bestimmt, die in Lkw-Kabinen und Sattelzugmaschinen der Serien G, P, S und R verwendet werden. Er wird eingesetzt, wenn das originale Bedienpanel, das Kompressorsteuergerät oder die elektronische Kommunikation des Kühlschranks beschädigt ist.

Der Satz ermöglicht die Wiederherstellung der grundlegenden Kühlschrankfunktionen, wie Ein- und Ausschalten, Temperatureinstellung sowie korrekte Steuerung des Kompressorbetriebs.

Der Satz besitzt keine Betriebszeitzählung, dadurch kann der Kühlschrank ohne Sperre durch einen Stundenzähler arbeiten.

Alle für die Bedienung erforderlichen Elemente befinden sich auf der Steuereinheit im oberen Teil des Kühlschranks:

- Ein- / Ausschalter
- Auswahltasten zum Einstellen der gewünschten Kühltemperatur
- Digitale Temperaturanzeige

Das PSCAN Bedienpanel ist für die Bedienung des Kühlschranks durch den Benutzer verantwortlich. Es ermöglicht das Ein- und Ausschalten des Geräts, die Einstellung der Kühltemperatur sowie die Anzeige von Informationen auf dem Bedienpanel.

Das Panel verfügt über eine zusätzliche Servicebuchse USB-C.

Das Steuergerät 101NBD14F5 ist für die Steuerung des im Scania Kühlschrank verwendeten Kompressors verantwortlich. Der Satz ist für Kühlschränke mit Kompressor Secop / Danfoss BD1.4F-FSD Micro vorgesehen.

Zusätzliche Angaben, die häufig auf Kühlschrank-Typenschildern zu finden sind:

- Stromversorgung des Kühlschranks: 24 VOLT DC – 50W
- Kältemittel, die auf Typenschildern vorkommen: R134a oder R1234yf
- Auf Typenschildern angegebene Fassungsvermögen: 17 LT, 20 LT, 30 LT, 40 LT

Anwendung des Satzes:

Der Satz kann als Ersatz für die originale Elektronik in Scania Next Gen Kühlschränken verwendet werden, bei denen Probleme mit dem Steuersystem oder dem Kompressorbetrieb auftreten.

Er wird besonders empfohlen, wenn der Kühlschrank:

- sich nicht einschaltet,
- nicht kühlt,
- den Kompressor nicht startet,
- sich kurz nach dem Start ausschaltet,
- nicht auf das Bedienpanel reagiert,
- keine Temperatureinstellung ermöglicht,
- ein beschädigtes Bedienpanel hat,
- ein beschädigtes Kompressorsteuergerät hat,
- dauerhaft den Fehler E1, E2, E3, E4, E5, E6, E7 oder E8 anzeigt,
- ein Kommunikationsproblem zwischen Panel und Steuergerät hat,
- nach einem Stromausfall, Kurzschluss oder Spannungsabfall instabil arbeitet.

Die Verwendung des kompletten Satzes ermöglicht es, typische Probleme der originalen Scania Next Gen Kühlschrankelektronik zu beseitigen.

Kompatibilität mit dem Temperatursensor:

Der Satz arbeitet mit dem originalen NTC-Temperatursensor des Scania Kühlschranks zusammen, sofern der werkseitige Sensor funktionsfähig ist.

Beim Anschluss des NTC-Sensors muss ein Sensorkabel an die Klemme C angeschlossen werden, und das zweite Sensorkabel muss mit dem grünen Kabel des Satzes verbunden werden, anstatt es direkt an das Steuergerät anzuschließen.

Das bedeutet, dass das grüne Kabel mit einer Ader des NTC-Sensors verbunden wird.

Montage des Satzes:

Vor der Demontage empfehlen wir, Fotos der Anschlüsse des alten Panels und Steuergeräts zu machen, um die richtige Reihenfolge der Kabel bei der Montage des neuen Satzes beizubehalten.

Bei der Montage müssen die Flachsteckhülsen aus den alten blauen Steckverbindern entfernt und entsprechend der Kabelanordnung in der Originalinstallation in die neuen Steckverbinder umgesetzt werden.

Das weiße Kabel im neuen Kompressorsteuergerät muss an die Klemme T angeschlossen werden.

Wichtig vor dem Kauf:

Dies ist ein Ersatz- / Reparatursatz für bestimmte Versionen von Scania Next Gen Kühlschränken. Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem Kühlschrank.

Vor dem Kauf sollten Modell des Kühlschranks, Katalognummer, Kennzeichnung auf dem Typenschild sowie der verwendete Kompressortyp verglichen werden.

Wenn Sie nicht sicher sind, senden Sie uns bitte ein Foto des Typenschilds des Kühlschranks sowie Fotos des alten Bedienpanels und des Kompressorsteuergeräts. So können wir bestätigen, ob der Satz für Ihr Gerät geeignet ist.
