Комплект электронного управления для холодильника Scania Next Gen

Перед покупкой внимательно проверьте модель холодильника, каталожный номер и обозначение на шильдике.

Подходит для выбранных холодильников SCANIA Next Gen / NGS / NXG:

• модель CP/CG20 20L Кат. №: 2770774 / 9D117428 – 20 LT
• модель CP/CG20 20L Кат. №: 2034762 / 8E037428 – 20 LT
• модель CP/CG17 17L Кат. №: 2770785 / 1A257428 – 17 LT
• модель CP/CG17 17L Кат. №: 2034763 / 7J147428 – 17 LT
• модель CR20 30L Кат. №: 2706544 / 9C227428 – 30 LT
• модель CR20 30L Кат. №: 2706544 / 9F287428 – 30 LT
• модель CR20 30L Кат. №: 2034756 / 3L137428 – 30 LT
• модель CR20 30L Кат. №: 3261151 / 5C127428 – 30 LT / CR20
• модель CR20 30L Кат. №: 2706576
• модель CR17 17L Кат. №: 2770786 / 9J267428 – 17 LT
• модель CS20 40L Кат. №: 2706575 / 8G027428 – 40 LT
• модель CS20 40L Кат. №: 2706575 / 2K067428 – 40 LT
• модель CS20 40L Кат. №: 2034757 / 6J197428 – 40 LT
• модель Scania Next Gen Кат. №: 2706578

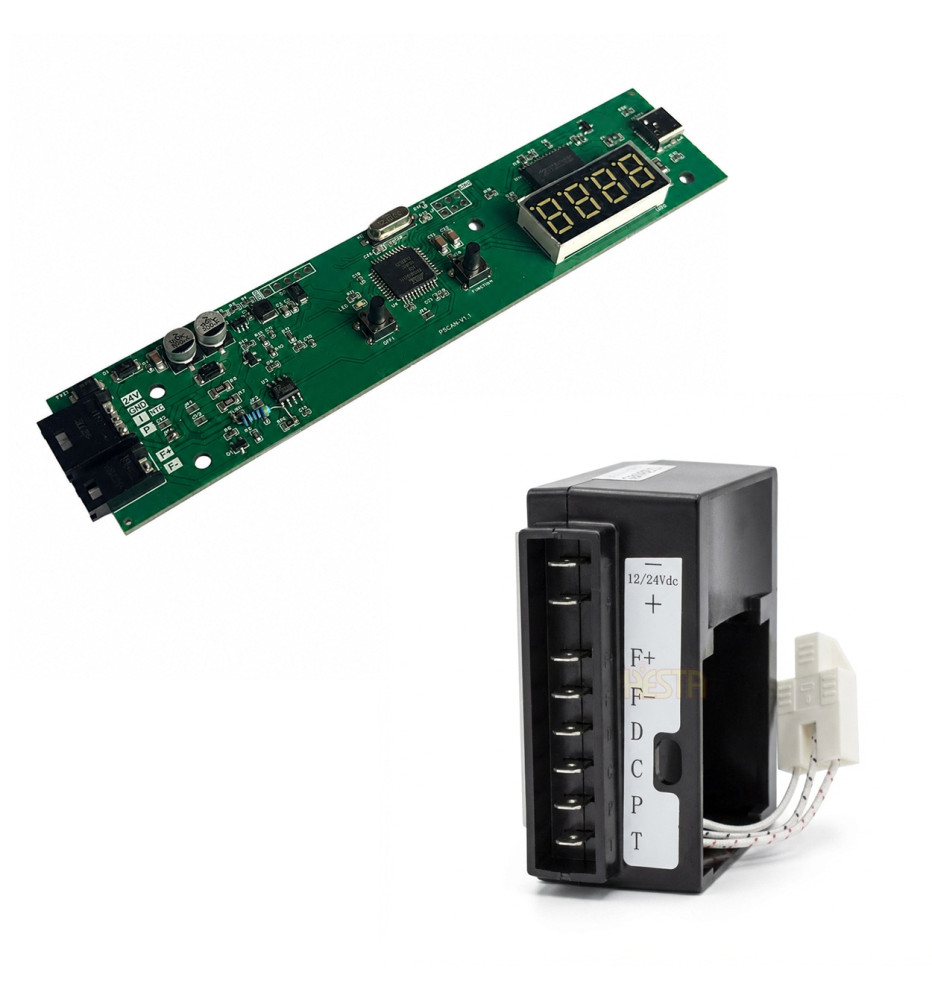

Комплект содержит:

- панель управления PSCAN

- контроллер компрессора 101NBD14F5

Данный комплект предназначен для автомобильных холодильников Scania Next Gen / NGS / NXG, устанавливаемых в кабинах грузовых автомобилей и седельных тягачей серий G, P, S и R. Он применяется при повреждении оригинальной панели управления, контроллера компрессора или при проблемах с электронной коммуникацией холодильника.

Комплект позволяет восстановить основные функции холодильника: включение и выключение, настройку температуры, а также правильное управление работой компрессора.

Комплект не имеет счётчика времени работы, благодаря чему холодильник может работать без блокировки, связанной со счётчиком часов.

Все элементы, необходимые для управления, расположены на блоке управления в верхней части холодильника:

- выключатель / включатель
- кнопки выбора для установки требуемой температуры охлаждения
- цифровой дисплей температуры

Панель PSCAN отвечает за управление холодильником со стороны пользователя. Она позволяет включать и выключать устройство, устанавливать температуру охлаждения и отображать информацию на панели управления.

Панель имеет дополнительный сервисный разъём USB-C.

Контроллер 101NBD14F5 отвечает за управление компрессором, используемым в холодильнике Scania. Комплект предназначен для холодильников с компрессором Secop / Danfoss BD1.4F-FSD Micro.

Дополнительные данные, часто встречающиеся на шильдиках холодильников:

- Питание холодильника: 24 VOLT DC – 50W
- Хладагент, встречающийся на шильдиках: R134a или R1234yf
- Объёмы, указанные на шильдиках: 17 LT, 20 LT, 30 LT, 40 LT

Применение комплекта:

Комплект может использоваться как замена оригинальной электроники в холодильниках Scania Next Gen, у которых возникают проблемы с работой системы управления или компрессора.

Особенно рекомендуется, если холодильник:

- не включается,
- не охлаждает,
- не запускает компрессор,
- выключается вскоре после запуска,
- не реагирует на панель управления,
- не позволяет настроить температуру,
- имеет повреждённую панель управления,
- имеет повреждённый контроллер компрессора,
- постоянно показывает ошибку E1, E2, E3, E4, E5, E6, E7 или E8,
- имеет проблему связи между панелью и контроллером,
- работает нестабильно после сбоя питания, короткого замыкания или падения напряжения.

Использование полного комплекта позволяет устранить типичные проблемы оригинальной электроники холодильника Scania Next Gen.

Совместимость с датчиком температуры:

Комплект работает с оригинальным датчиком температуры NTC, используемым в холодильнике Scania, при условии, что заводской датчик исправен.

При подключении датчика NTC один провод датчика необходимо подключить к клемме C, а второй провод датчика соединить с зелёным проводом комплекта вместо прямого подключения к контроллеру.

Это означает, что зелёный провод соединяется с одной жилой датчика NTC.

Монтаж комплекта:

Перед демонтажем рекомендуем сделать фотографии подключения старой панели и контроллера, чтобы сохранить правильный порядок проводов при установке нового комплекта.

Во время монтажа необходимо вынуть плоские клеммы из старых синих разъёмов и переставить их в новые разъёмы в соответствии с расположением проводов в оригинальной установке.

Белый провод в новом контроллере компрессора необходимо подключить к клемме T.

Важно перед покупкой:

Это заменяемый / ремонтный комплект, предназначенный для определённых версий холодильников Scania Next Gen. Перед заказом проверьте совместимость с вашим холодильником.

Перед покупкой необходимо сравнить модель холодильника, каталожный номер, обозначение на шильдике и тип используемого компрессора.

Если вы не уверены, пожалуйста, отправьте нам фотографию шильдика холодильника, а также фотографии старой панели управления и контроллера компрессора. Это позволит подтвердить, подходит ли комплект для вашего устройства.
