Kit de commande électronique pour réfrigérateur Scania Next Gen

Veuillez vérifier attentivement le modèle du réfrigérateur, la référence catalogue et le marquage figurant sur la plaque signalétique avant l’achat.

Compatible avec certains réfrigérateurs SCANIA Next Gen / NGS / NXG :

• modèle CP/CG20 20L Réf. cat. : 2770774 / 9D117428 – 20 LT
• modèle CP/CG20 20L Réf. cat. : 2034762 / 8E037428 – 20 LT
• modèle CP/CG17 17L Réf. cat. : 2770785 / 1A257428 – 17 LT
• modèle CP/CG17 17L Réf. cat. : 2034763 / 7J147428 – 17 LT
• modèle CR20 30L Réf. cat. : 2706544 / 9C227428 – 30 LT
• modèle CR20 30L Réf. cat. : 2706544 / 9F287428 – 30 LT
• modèle CR20 30L Réf. cat. : 2034756 / 3L137428 – 30 LT
• modèle CR20 30L Réf. cat. : 3261151 / 5C127428 – 30 LT / CR20
• modèle CR20 30L Réf. cat. : 2706576
• modèle CR17 17L Réf. cat. : 2770786 / 9J267428 – 17 LT
• modèle CS20 40L Réf. cat. : 2706575 / 8G027428 – 40 LT
• modèle CS20 40L Réf. cat. : 2706575 / 2K067428 – 40 LT
• modèle CS20 40L Réf. cat. : 2034757 / 6J197428 – 40 LT
• modèle Scania Next Gen Réf. cat. : 2706578

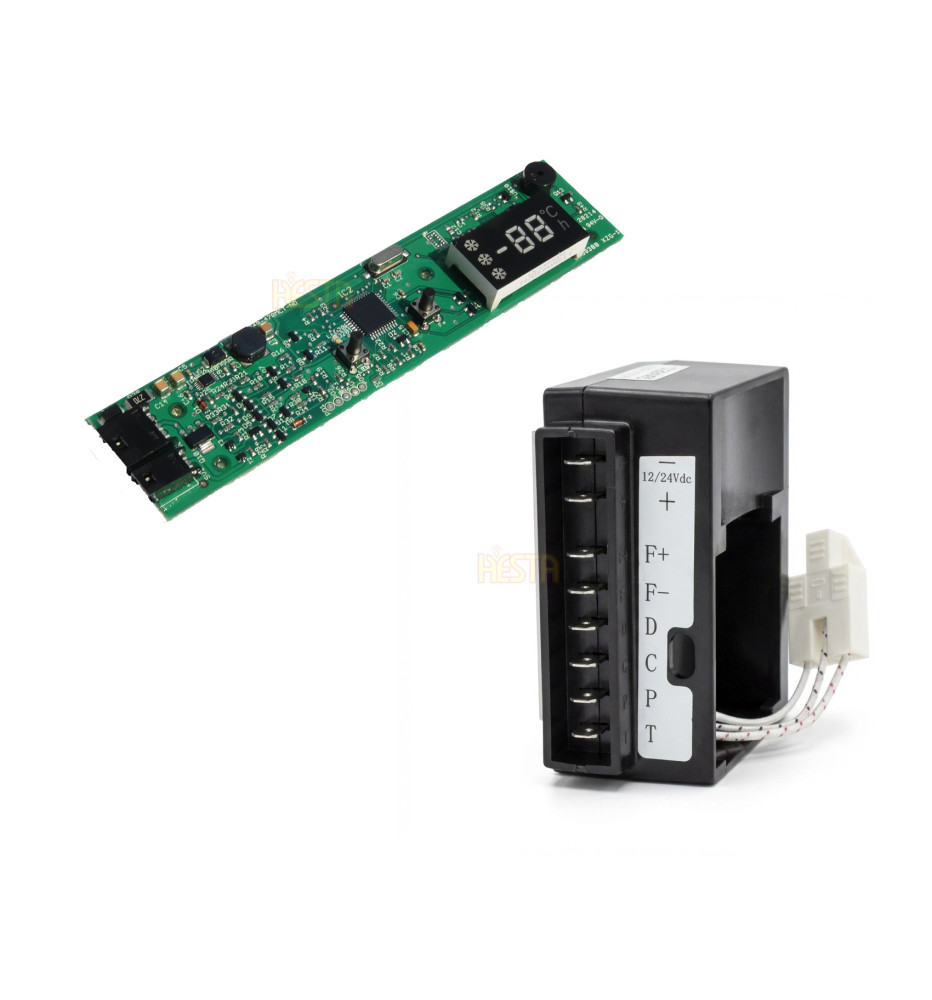

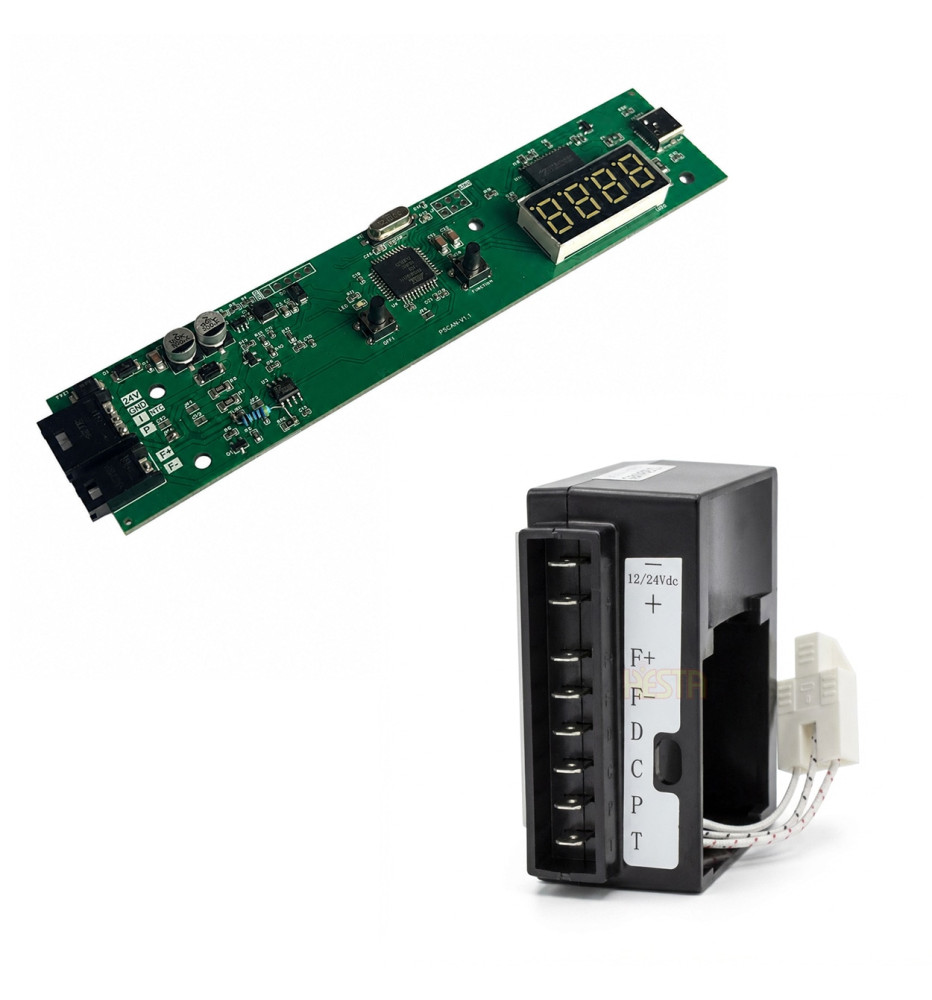

Le kit comprend :

- panneau de commande PSCAN

- contrôleur de compresseur 101NBD14F5

Ce kit est destiné aux réfrigérateurs automobiles Scania Next Gen / NGS / NXG utilisés dans les cabines de camions et de tracteurs routiers des séries G, P, S et R. Il est utilisé en cas de défaillance du panneau de commande d’origine, du contrôleur de compresseur ou de problèmes de communication électronique du réfrigérateur.

Le kit permet de rétablir les fonctions de base du réfrigérateur, telles que la mise en marche et l’arrêt, le réglage de la température ainsi que la commande correcte du fonctionnement du compresseur.

Le kit ne possède pas de compteur de temps de fonctionnement, ce qui permet au réfrigérateur de fonctionner sans blocage lié à un compteur d’heures.

Tous les éléments nécessaires à l’utilisation sont regroupés sur l’unité de commande située dans la partie supérieure du réfrigérateur :

- interrupteur marche / arrêt
- boutons de sélection pour régler la température de refroidissement souhaitée
- affichage numérique de la température

Le panneau PSCAN est responsable de l’utilisation du réfrigérateur par l’utilisateur. Il permet d’allumer et d’éteindre l’appareil, de régler la température de refroidissement et d’afficher les informations sur le panneau de commande.

Le panneau dispose d’une prise de service supplémentaire USB-C.

Le contrôleur 101NBD14F5 est responsable de la commande du compresseur utilisé dans le réfrigérateur Scania. Le kit est destiné aux réfrigérateurs équipés d’un compresseur Secop / Danfoss BD1.4F-FSD Micro.

Données supplémentaires couramment présentes sur les plaques signalétiques des réfrigérateurs :

- Alimentation du réfrigérateur : 24 VOLT DC – 50W
- Réfrigérant indiqué sur les plaques signalétiques : R134a ou R1234yf
- Capacités indiquées sur les plaques signalétiques : 17 LT, 20 LT, 30 LT, 40 LT

Application du kit :

Le kit peut être utilisé comme remplacement de l’électronique d’origine dans les réfrigérateurs Scania Next Gen présentant des problèmes de fonctionnement du système de commande ou du compresseur.

Il est particulièrement recommandé lorsque le réfrigérateur :

- ne s’allume pas,
- ne refroidit pas,
- ne démarre pas le compresseur,
- s’éteint peu après le démarrage,
- ne réagit pas au panneau de commande,
- ne permet pas de régler la température,
- possède un panneau de commande endommagé,
- possède un contrôleur de compresseur endommagé,
- affiche en permanence l’erreur E1, E2, E3, E4, E5, E6, E7 ou E8,
- présente un problème de communication entre le panneau et le contrôleur,
- fonctionne de manière instable après une panne d’alimentation, un court-circuit ou une chute de tension.

L’utilisation du kit complet permet d’éliminer les problèmes typiques de l’électronique d’origine du réfrigérateur Scania Next Gen.

Compatibilité avec le capteur de température :

Le kit fonctionne avec le capteur de température NTC d’origine utilisé dans le réfrigérateur Scania, à condition que le capteur d’usine soit fonctionnel.

Lors du raccordement du capteur NTC, un fil du capteur doit être connecté à la borne C, et l’autre fil du capteur doit être relié au fil vert du kit au lieu d’être connecté directement au contrôleur.

Cela signifie que le fil vert est relié à l’un des conducteurs du capteur NTC.

Montage du kit :

Avant le démontage, nous recommandons de prendre des photos des raccordements de l’ancien panneau et du contrôleur afin de conserver le bon ordre des fils lors du montage du nouveau kit.

Lors du montage, il faut retirer les cosses plates des anciens connecteurs bleus et les transférer dans les nouveaux connecteurs conformément à la disposition des fils dans l’installation d’origine.

Le fil blanc du nouveau contrôleur de compresseur doit être raccordé à la borne T.

Important avant l’achat :

Il s’agit d’un kit de remplacement / réparation destiné à des versions spécifiques de réfrigérateurs Scania Next Gen. Avant de commander, veuillez vérifier la compatibilité avec votre réfrigérateur.

Avant l’achat, veuillez comparer le modèle du réfrigérateur, la référence catalogue, le marquage figurant sur la plaque signalétique ainsi que le type de compresseur utilisé.

En cas de doute, veuillez nous envoyer une photo de la plaque signalétique du réfrigérateur ainsi que des photos de l’ancien panneau de commande et du contrôleur de compresseur. Cela nous permettra de confirmer si le kit convient à votre appareil.
