Zestaw zamienny elektroniki kompresora z panelem sterującym do lodówki Iveco Stralis S-Way

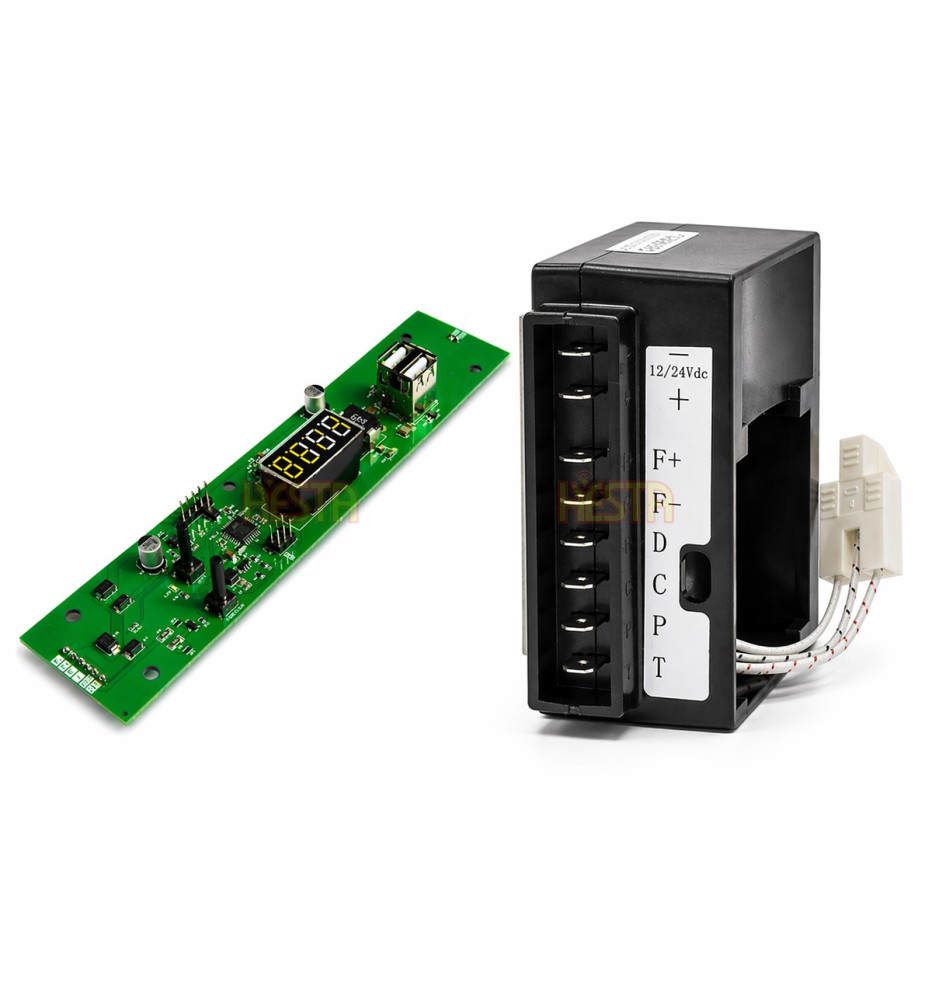

Zestaw zastępczy i kompatybilny do lodówek samochodowych Iveco Stralis S-Way. Nasze rozwiązanie składa się z panelu sterującego PIVECO oraz sterownika 101NBD14F5.
Przed zakupem proszę dokładnie sprawdzić model lodówki, rodzaj instalacji oraz sposób podłączenia.

Kompatybilność:

- Iveco Stralis S-Way
- SP910-4 50L – nr kat. 5802797223
- SP911-3 50L – nr kat. 5802484029
- SP911-4 50L – nr kat. 5802797180
- SP913-4 50L – nr kat. 5802797215
- SP940 24L – nr kat. 5802797207

Zestaw zawiera:

- panel sterujący PIVECO
- sterownik 101NBD14F5

Najważniejsze funkcje:

- zasilanie 12V i 24V
- cyfrowy wyświetlacz biały, siedmiosegmentowy, czteroznakowy
- gniazdo USB do ładowania urządzeń USB
- maksymalne obciążenie USB: 2 × 2,1 A
- standardowe ładowanie urządzeń USB
- dioda kontrolna informująca o załączeniu sprężarki
- dodatkowa dioda sygnalizująca błędy układu
- kody błędów wyświetlane na panelu:
  E1 – za niskie napięcie zasilania
  E6 – brak czujnika
- lekkie przygaszenie wyświetlacza po 60 sekundach bez wciskania przycisków i bez zmiany ustawień
- brak licznika godzin pracy, dzięki czemu lodówka może pracować cały czas
- zabezpieczenie sprężarki, aby cykl pracy nie był krótszy niż 30 sekund
- na zamówienie możliwość pracy z innym czujnikiem NTC niż fabrycznie instalowany w tych lodówkach

Opis działania:

Zestaw przeznaczony jest jako rozwiązanie zamienne dla uszkodzonego fabrycznego układu sterowania lodówki. Panel PIVECO odpowiada za obsługę ustawień i prezentację informacji na wyświetlaczu, natomiast sterownik 101NBD14F5 steruje pracą układu chłodniczego. Użytkownik ma do dyspozycji czytelny cyfrowy wyświetlacz temperatury, sygnalizację pracy sprężarki oraz sygnalizację błędów.

Montaż zestawu:

W celu wymiany zestawu należy zdemontować stary, uszkodzony panel sterujący, odkręcić pięć śrubek i odłączyć dwie wtyczki: jedną od czujnika, drugą szerszą od zasilania i komunikacji. Następnie należy zamontować nowy panel PIVECO, podłączyć obydwie złączki czujnika oraz zasilania i komunikacji, a następnie ponownie wkręcić pięć śrubek.

Z tyłu lodówki należy zdemontować stary, uszkodzony sterownik i zamontować sterownik 101NBD14F5 z zestawu. Można wykorzystać stare wsuwki – wystarczy zdemontować je z niebieskich złączek i zastosować izolację lub koszulki termokurczliwe. Można również od razu wymienić złączki i zacisnąć nowe.

Ważna informacja:

W przypadku występowania błędu E1, błędu E6 lub braku komunikacji w starym panelu sterującym albo starym sterownikiem lodówki, zalecana jest wymiana całego kompletu. Pozwala to zapewnić prawidłową współpracę elementów oraz poprawne działanie układu.

Ważne:

Jest to zestaw zamienny, zastępczy i kompatybilny. Przed zamówieniem należy porównać model lodówki, sposób podłączenia oraz zastosowane elementy w urządzeniu.
