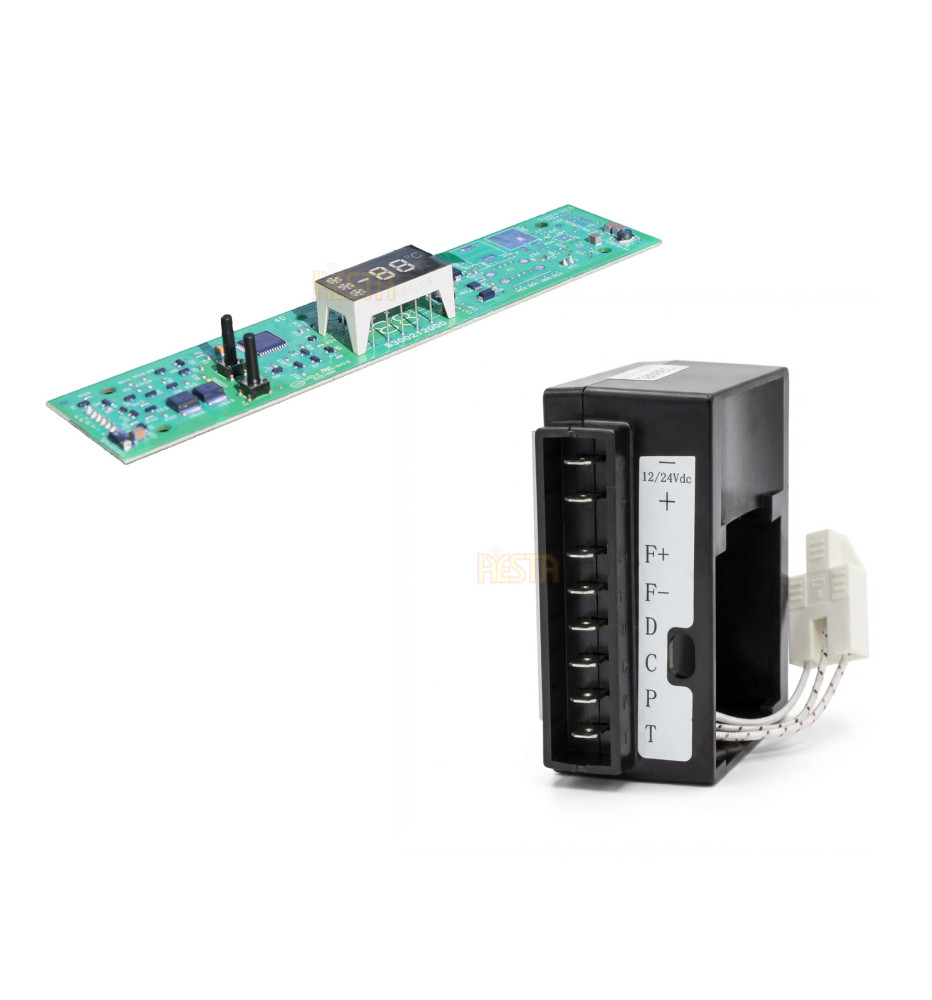

Ersatz-Kompressor-Elektroniksatz mit Bedienpanel für Kühlschrank Iveco Stralis S-Way

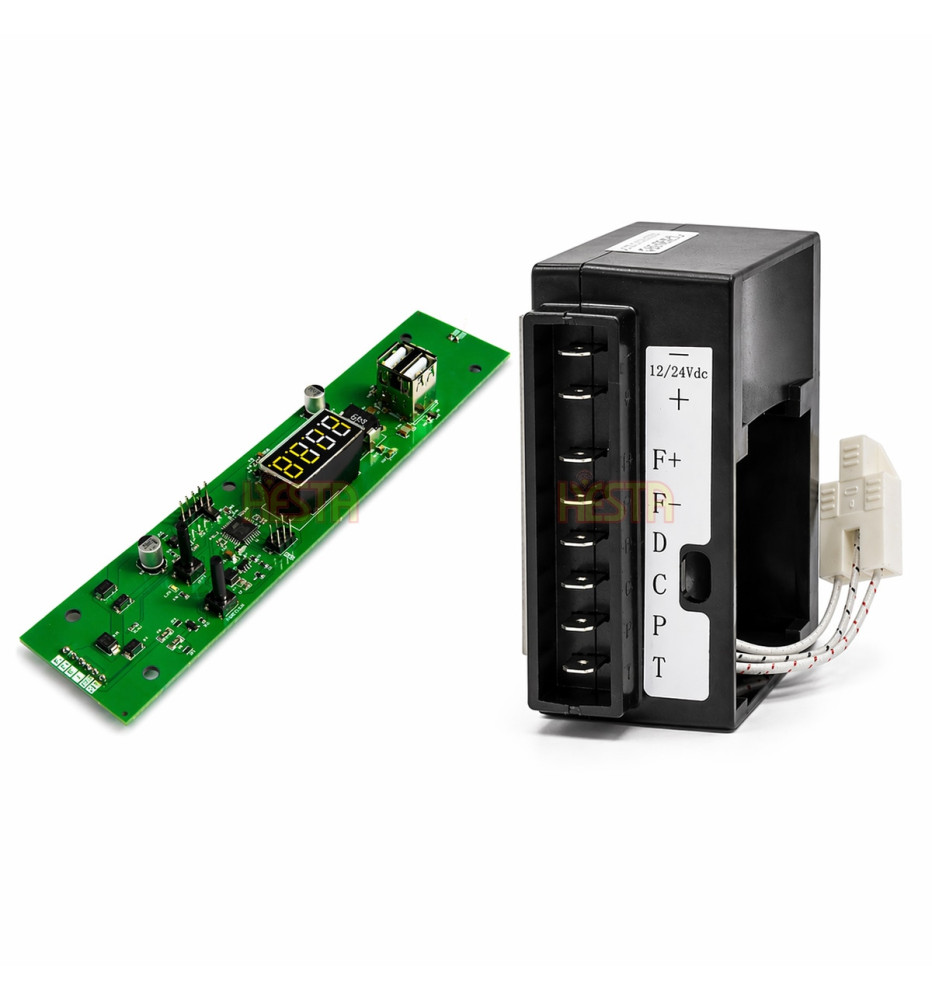

Ersatz- und kompatibles Set für Fahrzeugkühlschränke im Iveco Stralis S-Way. Unsere Lösung besteht aus dem Bedienpanel PIVECO und dem Controller 101NBD14F5.
Bitte prüfen Sie vor dem Kauf sorgfältig das Kühlschrankmodell, die Art der Installation sowie die Anschlussweise.

Kompatibilität:

- Iveco Stralis S-Way
- SP910-4 50L – Teilenr. 5802797223
- SP911-3 50L – Teilenr. 5802484029
- SP911-4 50L – Teilenr. 5802797180
- SP913-4 50L – Teilenr. 5802797215
- SP940 24L – Teilenr. 5802797207

Das Set enthält:

- Bedienpanel PIVECO
- Controller 101NBD14F5

Wichtigste Funktionen:

- Betrieb mit 12V und 24V
- weißes digitales Sieben-Segment-Display mit vier Stellen
- USB-Buchse zum Laden von USB-Geräten
- maximale USB-Leistung: 2 × 2,1 A
- Standardladung für USB-Geräte
- Kontroll-LED zur Anzeige des Kompressorbetriebs
- zusätzliche LED zur Fehleranzeige im System
- auf dem Panel angezeigte Fehlercodes:
  E1 – Versorgungsspannung zu niedrig
  E6 – Sensor nicht vorhanden
- leichte Dimmung des Displays nach 60 Sekunden ohne Tastendruck oder Einstellungsänderung
- kein Betriebsstundenzähler, dadurch kann der Kühlschrank dauerhaft arbeiten
- Kompressorschutz, damit der Arbeitszyklus nicht kürzer als 30 Sekunden ist
- auf Bestellung Möglichkeit zum Betrieb mit einem anderen NTC-Sensor als dem werkseitig in diesen Kühlschränken verbauten

Funktionsbeschreibung:

Dieses Set ist als Ersatzlösung für ein beschädigtes werkseitiges Steuerungssystem des Kühlschranks vorgesehen. Das PIVECO-Panel ist für die Bedienung der Einstellungen und die Anzeige von Informationen zuständig, während der Controller 101NBD14F5 den Betrieb des Kühlsystems steuert. Der Benutzer verfügt über eine gut lesbare digitale Temperaturanzeige, eine Anzeige des Kompressorbetriebs sowie eine Fehleranzeige.

Montage des Sets:

Zum Austausch des Sets muss das alte, beschädigte Bedienpanel demontiert, fünf Schrauben gelöst und zwei Stecker getrennt werden: einer vom Sensor und der andere, breitere, für Stromversorgung und Kommunikation. Danach das neue PIVECO-Panel montieren, beide Stecker für Sensor sowie Stromversorgung und Kommunikation anschließen und die fünf Schrauben wieder eindrehen.

Auf der Rückseite des Kühlschranks muss der alte, beschädigte Controller demontiert und der im Set enthaltene Controller 101NBD14F5 eingebaut werden. Die alten Flachsteckhülsen können weiterverwendet werden – sie müssen nur aus den blauen Steckverbindern ausgebaut und mit Isolierung oder Schrumpfschlauch gesichert werden. Alternativ können die Steckverbinder direkt ersetzt und neue Kontakte angecrimpt werden.

Wichtige Information:

Wenn Fehler E1, Fehler E6 oder fehlende Kommunikation im alten Bedienpanel oder im alten Kühlschrank-Controller auftritt, wird empfohlen, das komplette Set zu ersetzen. Dadurch wird das korrekte Zusammenspiel aller Elemente und die richtige Funktion des Systems sichergestellt.

Wichtig:

Dies ist ein Ersatz-, Austausch- und kompatibles Set. Vor der Bestellung sollten Kühlschrankmodell, Anschlussweise und die im Gerät verwendeten Elemente verglichen werden.
