Kit de remplacement de l’électronique du compresseur avec panneau de commande pour réfrigérateur Iveco Stralis S-Way

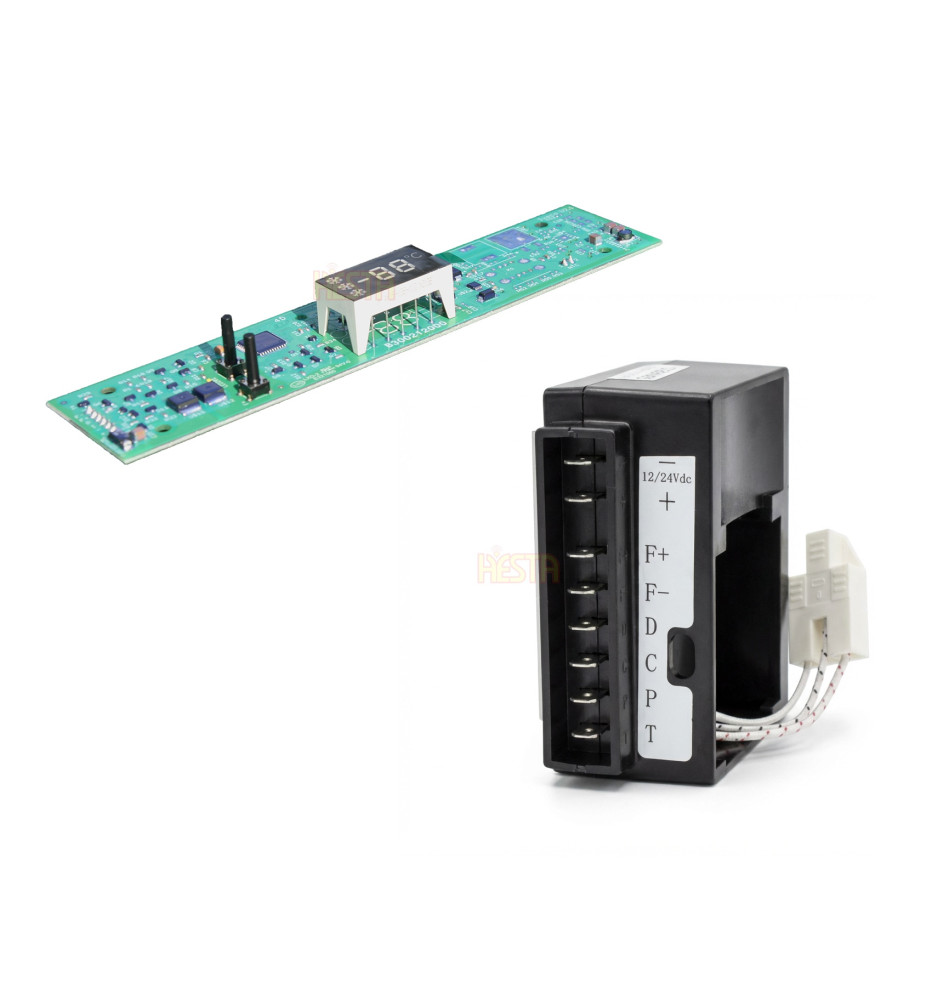

Kit de remplacement et compatible pour réfrigérateurs automobiles Iveco Stralis S-Way. Notre solution se compose du panneau de commande PIVECO et du contrôleur 101NBD14F5.
Avant l’achat, veuillez vérifier attentivement le modèle du réfrigérateur, le type d’installation et le mode de raccordement.

Compatibilité :

- Iveco Stralis S-Way
- SP910-4 50L – réf. 5802797223
- SP911-3 50L – réf. 5802484029
- SP911-4 50L – réf. 5802797180
- SP913-4 50L – réf. 5802797215
- SP940 24L – réf. 5802797207

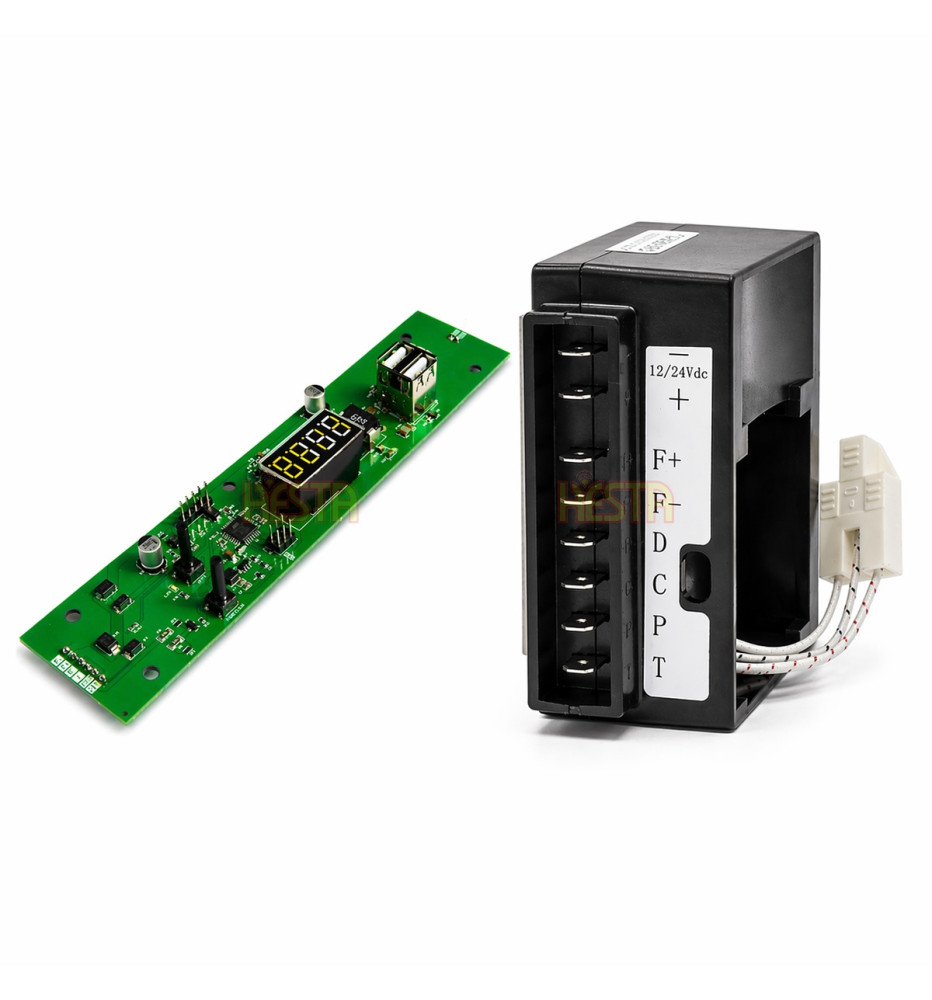

Le kit comprend :

- panneau de commande PIVECO
- contrôleur 101NBD14F5

Fonctions principales :

- fonctionnement en 12V et 24V
- afficheur numérique blanc à sept segments et quatre caractères
- prise USB pour la charge des appareils USB
- puissance USB maximale : 2 × 2,1 A
- charge standard des appareils USB
- voyant indiquant le fonctionnement du compresseur
- voyant supplémentaire de signalisation des erreurs du système
- codes d’erreur affichés sur le panneau :
  E1 – tension d’alimentation trop basse
  E6 – absence de sonde
- légère diminution de la luminosité de l’afficheur après 60 secondes sans appui sur les boutons ni modification des réglages
- absence de compteur d’heures, ce qui permet au réfrigérateur de fonctionner en continu
- protection du compresseur afin que le cycle de fonctionnement ne soit pas inférieur à 30 secondes
- sur demande, possibilité de fonctionnement avec une autre sonde NTC que celle installée d’origine dans ces réfrigérateurs

Description du fonctionnement :

Ce kit est conçu comme solution de remplacement pour un système de commande d’origine du réfrigérateur endommagé. Le panneau PIVECO permet la gestion des réglages et l’affichage des informations, tandis que le contrôleur 101NBD14F5 pilote le fonctionnement du système frigorifique. L’utilisateur dispose d’un affichage numérique clair de la température, d’une indication du fonctionnement du compresseur et d’une signalisation des erreurs.

Installation du kit :

Pour remplacer le kit, il faut démonter l’ancien panneau de commande endommagé, dévisser cinq vis et débrancher deux connecteurs : l’un provenant de la sonde, l’autre, plus large, destiné à l’alimentation et à la communication. Ensuite, installer le nouveau panneau PIVECO, raccorder les deux connecteurs de la sonde, de l’alimentation et de la communication, puis revisser les cinq vis.

À l’arrière du réfrigérateur, il faut démonter l’ancien contrôleur endommagé et installer le contrôleur 101NBD14F5 fourni dans le kit. Les anciennes cosses peuvent être réutilisées : il suffit de les retirer des connecteurs bleus et d’utiliser une isolation ou des gaines thermorétractables. Il est également possible de remplacer directement les connecteurs et de sertir de nouvelles cosses.

Information importante :

En cas d’erreur E1, d’erreur E6 ou d’absence de communication au niveau de l’ancien panneau de commande ou de l’ancien contrôleur du réfrigérateur, il est recommandé de remplacer immédiatement l’ensemble complet. Cela permet d’assurer une bonne coopération de tous les éléments et le bon fonctionnement du système.

Important :

Il s’agit d’un kit de remplacement, substitutif et compatible. Avant de commander, il convient de comparer le modèle du réfrigérateur, le mode de raccordement et les éléments utilisés dans l’appareil.
