Комплект заменяемой электроники компрессора с панелью управления для холодильника Iveco Stralis S-Way

Заменный и совместимый комплект для автомобильных холодильников Iveco Stralis S-Way. Наше решение состоит из панели управления PIVECO и контроллера 101NBD14F5.
Перед покупкой внимательно проверьте модель холодильника, тип установки и способ подключения.

Совместимость:

- Iveco Stralis S-Way
- SP910-4 50L – кат. номер 5802797223
- SP911-3 50L – кат. номер 5802484029
- SP911-4 50L – кат. номер 5802797180
- SP913-4 50L – кат. номер 5802797215
- SP940 24L – кат. номер 5802797207

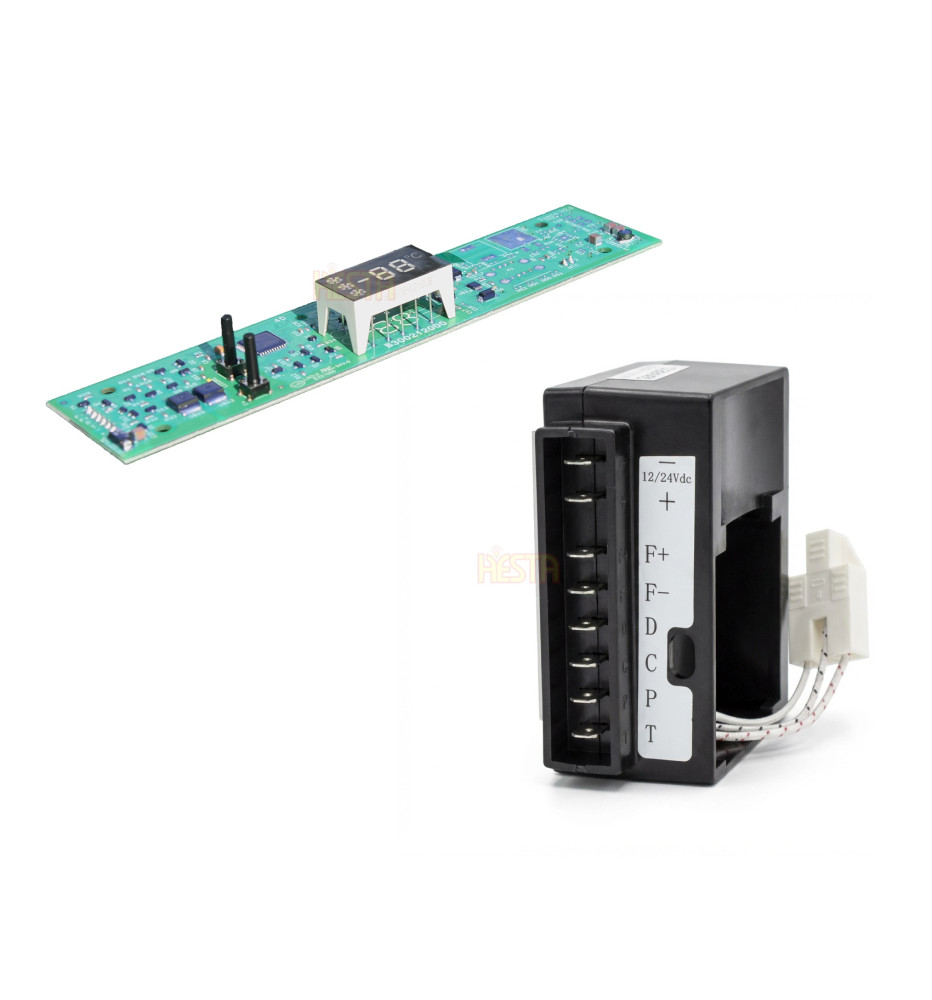

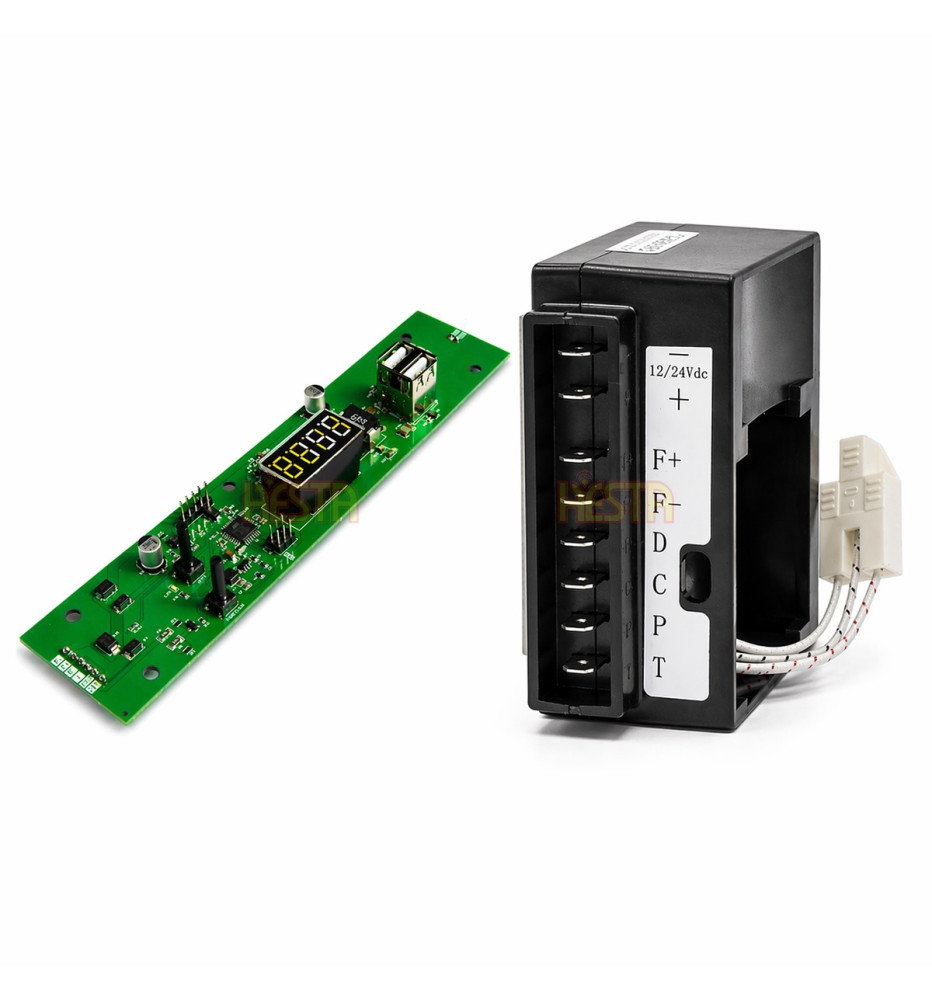

Комплект включает:

- панель управления PIVECO
- контроллер 101NBD14F5

Основные функции:

- работа от 12V и 24V
- белый цифровой четырёхразрядный семисегментный дисплей
- USB-разъём для зарядки USB-устройств
- максимальный ток USB: 2 × 2,1 A
- стандартная зарядка USB-устройств
- светодиод, показывающий работу компрессора
- дополнительный светодиод индикации ошибок системы
- коды ошибок, отображаемые на панели:
  E1 – слишком низкое напряжение питания
  E6 – отсутствует датчик
- лёгкое приглушение дисплея через 60 секунд без нажатия кнопок и без изменения настроек
- отсутствие счётчика часов работы, благодаря чему холодильник может работать постоянно
- защита компрессора, чтобы цикл работы не был короче 30 секунд
- по заказу возможна работа с другим датчиком NTC, отличным от штатно установленного в этих холодильниках

Принцип работы:

Комплект предназначен как заменное решение для повреждённой штатной системы управления холодильником. Панель PIVECO отвечает за управление настройками и отображение информации, а контроллер 101NBD14F5 управляет работой холодильной системы. Пользователь получает удобный цифровой дисплей температуры, индикацию работы компрессора и индикацию ошибок.

Установка комплекта:

Для замены комплекта необходимо демонтировать старую повреждённую панель управления, открутить пять винтов и отсоединить два разъёма: один от датчика, второй, более широкий, от питания и связи. Затем установить новую панель PIVECO, подключить оба разъёма датчика, питания и связи и снова закрутить пять винтов.

С задней стороны холодильника необходимо демонтировать старый повреждённый контроллер и установить контроллер 101NBD14F5 из комплекта. Можно использовать старые клеммы — достаточно снять их с синих разъёмов и применить изоляцию или термоусадочные трубки. Также можно сразу заменить разъёмы и обжать новые клеммы.

Важная информация:

Если на старой панели управления или на старом контроллере холодильника возникает ошибка E1, ошибка E6 или отсутствует связь, рекомендуется сразу заменить весь комплект. Это позволяет обеспечить правильную совместную работу всех элементов и корректную работу системы.

Важно:

Это заменяемый, альтернативный и совместимый комплект. Перед заказом необходимо сравнить модель холодильника, способ подключения и установленные в устройстве элементы.
