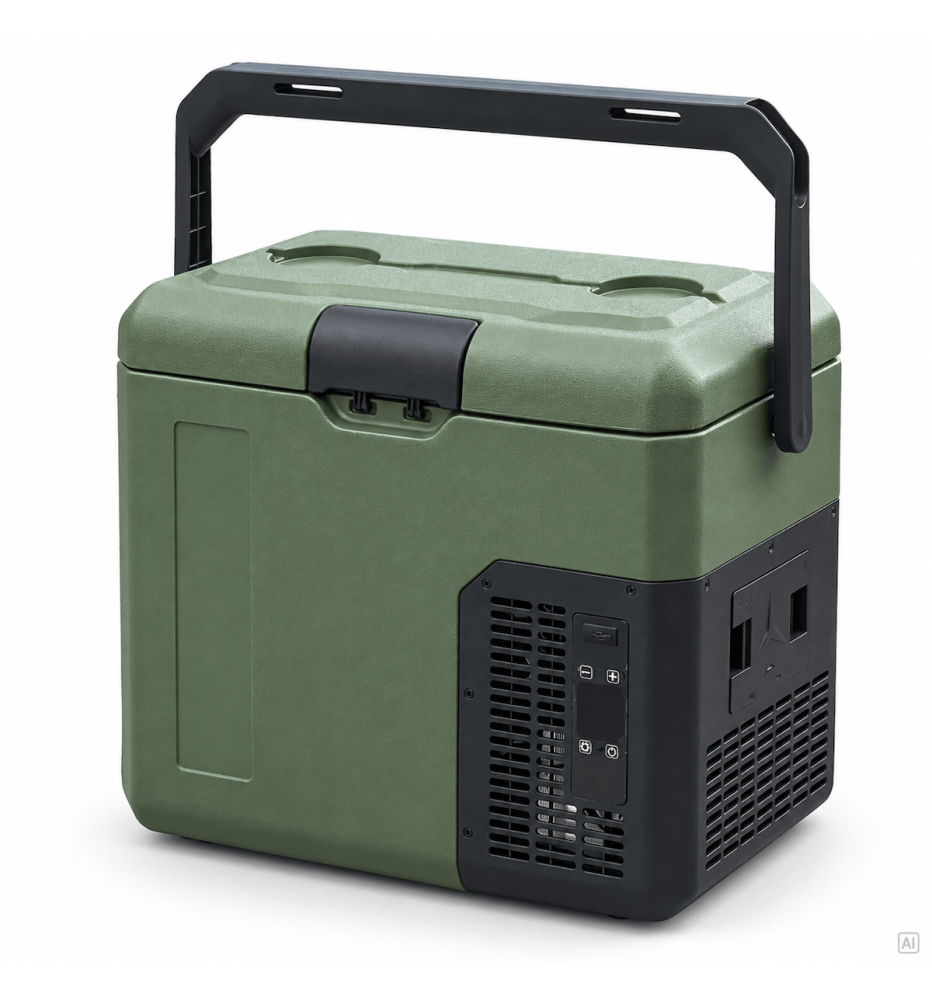

Medizinischer Transportkühlschrank für Arzneimittel, Impfstoffe und biologische Materialien – Kompressorkühlung, aktive Heizung, Temperaturstabilisierung und integrierter Akku

Professioneller tragbarer Transportkühlschrank mit Kompressorkühlung, aktiver Heizung und integriertem Akku. Entwickelt für den Transport temperaturempfindlicher Produkte wie Arzneimittel, Impfstoffe, pharmazeutische Präparate sowie ausgewählte biologische und labortechnische Materialien.

Kühlschrank, Gefriergerät und mobile Wärmekammer in einem Gerät. Das Modell ET18MEDH mit einem Nutzinhalt von 16 Litern ermöglicht aktive Kühlung, Temperaturen unter 0 °C und kontrollierte Erwärmung. Es kann als mobile Temperierkammer oder aktiver thermostatischer Transportbehälter eingesetzt werden.

Der elektronische Regler steuert Kühlung und Heizung automatisch entsprechend der Kammertemperatur und dem gewählten Sollwert. Die Luftumwälzung und ein zusätzlicher digitaler Temperatursensor unterstützen die Temperaturstabilisierung und eine gleichmäßigere Temperaturverteilung.

Der programmierbare Sollwertbereich von −15 °C bis +40 °C ermöglicht unterschiedliche Konfigurationen. Der für den Benutzer verfügbare Einstellbereich kann beispielsweise auf +2 °C bis +8 °C oder +20 °C bis +37 °C begrenzt werden.

Das Gerät kann bei Umgebungstemperaturen von −10 °C bis +43 °C betrieben werden. Ob eine bestimmte Temperatur erreicht und gehalten werden kann, hängt von den Umgebungsbedingungen, der Temperatur und Menge des Transportguts sowie der Gerätekonfiguration ab.

Der integrierte Akku ermöglicht den Betrieb ohne externe Stromversorgung. Zur Verlängerung der Betriebsdauer kann ein zusätzlicher externer Akku verwendet werden.

Wichtigste Vorteile

• Kompressorkühlung – aktive Absenkung der Temperatur, auch unter 0 °C, ohne gefrorene Kühlakkus.
• Aktive Heizung – Erwärmung und Aufrechterhaltung der eingestellten Temperatur bei niedrigen Umgebungstemperaturen.
• Automatische Temperaturstabilisierung – elektronische Steuerung von Kühlung, Heizung und Lüfter.
• Umluftsystem – unterstützt eine gleichmäßigere Temperaturverteilung im Innenraum.
• Hochauflösender digitaler Temperatursensor zur Temperaturregelung.
• Individuelle Temperaturkonfiguration – programmierbare untere und obere Sollwertgrenzen.
• Übersichtliches Bedienfeld – Temperaturanzeige und Sollwerteinstellung.
• Speicherung der Einstellungen – die Konfiguration bleibt nach einem Neustart erhalten.
• Interner Akku im Lieferumfang – Betrieb ohne externe Stromquelle.
• Zusätzlicher externer Akku optional – Verlängerung der netzunabhängigen Betriebsdauer.
• 12 V DC und 230 V AC über Netzadapter – Einsatz im Fahrzeug oder stationär.
• Optionaler WLAN-Temperaturdatenlogger – Überwachung, Messhistorie, Diagramme und Berichte.
• Optionale Temperaturalarme – einstellbare Grenzwerte und Alarmmeldungen.

Anwendungsbereiche – temperaturgeführter Transport

Der ET18MEDH kann in pharmazeutischen, laborbezogenen, diagnostischen, veterinärmedizinischen und technischen Anwendungen eingesetzt werden, bei denen eine aktive Temperaturregelung erforderlich ist.

• Transport von Arzneimitteln und Impfstoffen – Produkte mit festgelegten Temperaturanforderungen, beispielsweise +2 °C bis +8 °C.
• Transport von Insulin und Injektionspräparaten – ausgewählte Hormone, Wachstumshormone, Antibiotika, Interferone, Adrenalin und weitere Produkte gemäß den jeweiligen Herstellervorgaben.
• Transport pharmazeutischer und immunologischer Produkte – Einsatz in Apotheken, Krankenhäusern und im pharmazeutischen Großhandel.
• Transport biologischer und diagnostischer Proben – ausgewählte Labormaterialien, die eine kontrollierte Temperatur benötigen.
• Transport mikrobiologischer Materialien – Proben, Kulturen und Forschungsproben gemäß den entsprechenden Verfahren.
• Transport von Samenproben – Möglichkeit zur Einstellung geeigneter Temperaturbedingungen für ausgewählte andrologische Materialien.
• Transport veterinärmedizinischer Produkte – Arzneimittel, Impfstoffe und diagnostische Proben.
• Transport von Produkten bei Minustemperaturen – nach Überprüfung der erforderlichen Betriebsbedingungen und Geräteleistung.
• Transport wärmebedürftiger Produkte – ausgewählte Materialien mit positiven Solltemperaturen, beispielsweise +25 °C oder +37 °C.
• Mobile Labore, Rettungswagen und Spezialfahrzeuge – Außeneinsätze und Transporte zwischen Einrichtungen.

Die individuelle Konfiguration ermöglicht es zudem, spezielle Forschungsanwendungen für den Transport ausgewählter Gewebe und biologischer Materialien zu prüfen.

Wichtig: Der Transport von Blut und Blutbestandteilen sowie von Organen und Geweben für Transplantationen erfordert eine gesonderte technische Bewertung, Validierung und Überprüfung der geltenden verfahrensbezogenen und rechtlichen Anforderungen. Die Aufrechterhaltung einer bestimmten Solltemperatur allein bedeutet nicht, dass das Gerät für diese Anwendungen geeignet ist.

Kühlkette – Cold Chain

Der Transportkühlschrank kann zur Aufrechterhaltung der Kühlkette (Cold Chain) beim Transport von Arzneimitteln, Impfstoffen, pharmazeutischen Präparaten und anderen temperaturempfindlichen Produkten beitragen.

Die aktive Kühlung und Heizung ermöglichen die Temperaturregelung ohne den Einsatz passiver Kühlelemente. Der integrierte Akku sorgt dafür, dass das Gerät beim Transport zwischen Fahrzeug und Übergabeort weiterbetrieben werden kann.

Mit dem optionalen Datenlogger lassen sich Temperaturverläufe dokumentieren, Messdaten analysieren und Berichte erstellen.

Bei Produkten mit besonderen Anforderungen an die Kühlkette muss das geeignete Temperaturprofil für den jeweiligen Einsatz bestätigt werden.

Individuelle Temperaturkonfiguration

Der ET18MEDH verfügt über einen programmierbaren Solltemperaturbereich von −15 °C bis +40 °C, abhängig von der jeweiligen Gerätekonfiguration.

Der für den Benutzer zugängliche Einstellbereich kann begrenzt werden. Dadurch sinkt das Risiko einer versehentlichen Temperatureinstellung außerhalb der vorgegebenen Grenzen.

Beispiele für Konfigurationen:

• +2 °C bis +8 °C – beispielhafter Einstellbereich für ausgewählte Arzneimittel, Impfstoffe und pharmazeutische Präparate.
• +20 °C bis +37 °C – beispielhafter Einstellbereich für ausgewählte biologische, diagnostische und labortechnische Materialien.
• Weitere individuell definierte Bereiche – entsprechend den Anforderungen des Transportguts.

Für Anwendungen mit kontrollierter Erwärmung kann beispielsweise ein Sollwert von +25 °C oder +37 °C eingestellt werden, sofern die erforderliche Leistung für die vorgesehenen Bedingungen bestätigt wurde.

Andrologische und mikrobiologische Labore können das Gerät beispielsweise für den Transport ausgewählter biologischer Proben mit spezifischen Temperaturanforderungen in Betracht ziehen.

Technische Einstellungen und Regelparameter sind über ein passwortgeschütztes Servicemenü zugänglich.

Der einstellbare Sollwertbereich garantiert nicht, dass jede Temperatur unter allen Umgebungsbedingungen aufrechterhalten werden kann. Die Anforderungen können je nach biologischem Material unterschiedlich sein.

Integrierter Akku – technische Daten und Laufzeit

Der ET18MEDH ist mit einem herausnehmbaren Lithium-Ionen-Akku ausgestattet, der innerhalb des Kühlschranks installiert ist. Der Akku gehört zur Standardausstattung und ermöglicht den Betrieb ohne Anschluss an eine Fahrzeug- oder Netzstromversorgung.

Technische Daten des Akkus:
- Technologie: Lithium-Ionen (Li-Ion)
- Nennkapazität: 170 Wh (15.600 mAh)
- Nennspannung: 10,9 V
- Ausführung: herausnehmbar, im Geräteinneren installiert
- Ladezustandsanzeige: 4 LED-Anzeigen
- Betriebstemperatur des Akkus: −20 °C bis +60 °C
- Ladetemperatur: 0 °C bis +45 °C

Akkulaufzeit unter Testbedingungen:

• Umgebungstemperatur: +21 °C
• Eingestellte Temperatur: +4 °C
• Betriebsdauer mit internem Akku: ca. 6 Stunden

Verlängerung der Laufzeit: Ein zusätzlicher externer Akku kann eingesetzt werden, um die Betriebsdauer ohne Netz- oder Fahrzeugstromversorgung zu verlängern.

Die tatsächliche Akkulaufzeit hängt von der Umgebungstemperatur, dem Sollwert, der Temperatur und Menge des Transportguts, dem Zustand des Akkus sowie den Nutzungsbedingungen ab. Die angegebenen Betriebs- und Ladetemperaturen gelten für den Akku selbst und nicht für das gesamte Kühlgerät. Die Laufzeit mit einem zusätzlichen Akku hängt von dessen technischen Daten und der Stromversorgungskonfiguration ab.

Fahrzeug-, Netz- und Akkubetrieb

Das Gerät kann mit 12 V DC aus dem Bordnetz eines Pkw, Rettungswagens oder Spezialfahrzeugs sowie mit 230 V AC über einen geeigneten Netzadapter betrieben werden.

Der integrierte Akku ermöglicht den kabellosen Betrieb, beispielsweise beim Transport zwischen Apotheke, Labor, Fahrzeug und Zielort.

Optionales WLAN-Modul und Temperaturdatenlogger

Der Transportkühlschrank kann zusätzlich mit einem WLAN-Modul und einem Datenlogger für Temperatur- und Betriebsparameter ausgestattet werden. Damit sind die Überwachung des Geräts sowie die Analyse und Dokumentation des Temperaturverlaufs beim Transport möglich.

Die lokale Weboberfläche ist nach Verbindung mit dem WLAN des Geräts über Smartphone, Tablet oder Computer zugänglich.

Die Bedienoberfläche funktioniert ohne Internetverbindung und ohne Installation einer zusätzlichen App.

Wichtigste Funktionen:

• Live-Anzeige – Solltemperatur, aktuelle Kammertemperatur und Betriebszustand.
• Temperatursteuerung – Änderung des Sollwerts innerhalb des freigegebenen Bereichs.
• Überwachung der Komponenten – Anzeige des Zustands von Kompressor, Heizung und Lüfter.
• Messhistorie – Anzeige gespeicherter Temperaturwerte.
• Messkalender – Auswahl der Tage mit verfügbaren Aufzeichnungen.
• Interaktive Diagramme – Vergrößern, Verschieben und Auswerten des Temperaturverlaufs.
• Auswahl des Berichtszeitraums – letzte Stunden, Tage oder frei wählbarer Datumsbereich.
• Temperaturberichte – Soll- und Messwerte sowie minimale, maximale und mittlere Temperaturen.
• Export als PDF, CSV und XLSX – Archivierung und weitere Datenanalyse.
• Erweiterte Berichte – zusätzliche Diagramme zu Spannung und Betrieb von Kompressor, Heizung und Lüfter.
• Geräteidentifikation – Modell und Seriennummer in den Berichten.
• Echtzeituhr – Synchronisierung von Datum und Uhrzeit mit Smartphone oder Computer.
• Passwortgeschütztes Servicemenü – Konfiguration, Diagnose und Korrektur der Temperatursensoranzeige.

Datenspeicherung – microSD und interner Speicher

Der optionale Datenlogger unterstützt microSD-Karten mit einer Kapazität von bis zu 32 GB.

Eine 16-GB-Karte bietet je nach Aufzeichnungsintervall und Datenformat Speicherplatz für mehrere Jahre Messdaten. Wenn der Speicher voll ist, werden die ältesten Dateien automatisch gelöscht, damit die Aufzeichnung fortgesetzt werden kann.

Zusätzlich besitzt das System ein unabhängiges internes Archiv für bis zu 35 Tage, das Messwertzusammenfassungen auch ohne zusätzliche Speicherkarte aufzeichnet. Die ältesten Daten werden automatisch durch neue ersetzt.

Die Aufzeichnung kann auch bei ausgeschalteter Kühlung und Heizung fortgesetzt werden, sofern der Regler weiterhin mit Strom versorgt wird.

Optionale Temperaturalarme

Das System kann um Alarme bei Unter- oder Überschreitung der Temperaturgrenzwerte mit individuell einstellbarer Reaktionsverzögerung erweitert werden.

Die Alarmlogik kann die Zeit berücksichtigen, die beim Start benötigt wird, um die vorgesehene Betriebstemperatur zu erreichen.

Zu den möglichen Erweiterungen gehören Alarmmeldungen in der lokalen Weboberfläche sowie akustische Signale.

Grenzwerte, Verzögerungen und Alarmarten werden bei der Gerätekonfiguration festgelegt.

Technische Daten ET18MEDH

- Modell: ET18MEDH
- Gerätetyp: tragbarer Transportkühlschrank mit Kühl- und Heizfunktion
- Nutzinhalt: 16 l
- Anzahl der Kammern: 1
- Kühltechnik: Kompressorkühlung
- Heizung: aktiv, elektronisch geregelt
- Temperaturstabilisierung: automatische Kühl- und Heizregelung
- Luftzirkulation: Umluft mit Ventilator
- Programmierbarer Sollwertbereich: −15 °C bis +40 °C
- Umgebungstemperatur im Betrieb: −10 °C bis +43 °C
- Beispiele für begrenzte Sollwertbereiche: +2 °C bis +8 °C sowie +20 °C bis +37 °C
- Begrenzung der Benutzereinstellungen: programmierbare untere und obere Temperaturgrenze
- Thermostat: elektronisch
- Temperaturmessung: zusätzlicher digitaler Kammertemperatursensor
- Bedienfeld: elektronisch, mit Temperaturanzeige
- Einstellungsspeicher: ja
- Fahrzeugstromversorgung: 12 V DC
- Netzstromversorgung: 230 V AC über Netzadapter
- Interner Akku: Lithium-Ionen, herausnehmbar, im Lieferumfang
- Nennkapazität des Akkus: 170 Wh
- Akkulaufzeit: ca. 6 Stunden unter Testbedingungen (+21 °C Umgebung, +4 °C Sollwert)
- Zusätzlicher externer Akku: zur Verlängerung der Laufzeit möglich
- Außenabmessungen: 478 × 410 × 324 mm (B × H × T)
- Optionale Kommunikation: WLAN, lokale Weboberfläche
- Optionaler Datenlogger: ja
- Speicherkarte: microSD bis 32 GB
- Unabhängiges internes Archiv: bis zu 35 Tage
- Berichtsformate: PDF, CSV, XLSX
- Optionale Alarme: Temperaturgrenzwerte, Meldungen und akustische Signale

Standardausstattung und Optionen

Standardausstattung:

• Transportkühlschrank ET18MEDH.
• Kompressorkühlsystem.
• Aktives Heizsystem.
• Elektronischer Regler und digitaler Temperatursensor.
• Umluftsystem.
• Im Kühlschrank installierter Lithium-Ionen-Akku.
• Betrieb mit 12 V DC und 230 V AC über einen geeigneten Adapter möglich.

Optionale Ausstattung:

• Zusätzlicher externer Akku.
• WLAN-Modul mit lokaler Weboberfläche.
• Datenlogger für Temperatur- und Betriebsparameter.
• Berichterstellung und Datenexport als PDF, CSV und XLSX.
• Erweiterte Temperaturalarme und akustische Signalisierung.
• Individuelle Konfiguration der Geräteparameter.

Technischer Hinweis: Der programmierbare Sollwertbereich garantiert nicht, dass jede Temperatur unter allen Umgebungsbedingungen erreicht werden kann. Die Leistung hängt von den Betriebsbedingungen, der Temperatur und Menge des Transportguts, dessen Anordnung im Innenraum und der Gerätekonfiguration ab. Für pharmazeutische, labortechnische und medizinische Anwendungen müssen das geeignete Temperaturprofil sowie die Anforderungen an die Temperaturüberwachung und Dokumentation überprüft werden.
