Réfrigérateur médical de transport pour médicaments, vaccins et matières biologiques – refroidissement, chauffage actif, stabilisation de la température et batterie intégrée

Réfrigérateur de transport professionnel avec refroidissement par compresseur, chauffage actif et batterie installée à l'intérieur de l'appareil. Conçu pour le transport de produits nécessitant une température contrôlée, notamment les médicaments, vaccins, insuline, hormone de croissance, préparations pharmaceutiques et certains échantillons biologiques et de laboratoire.

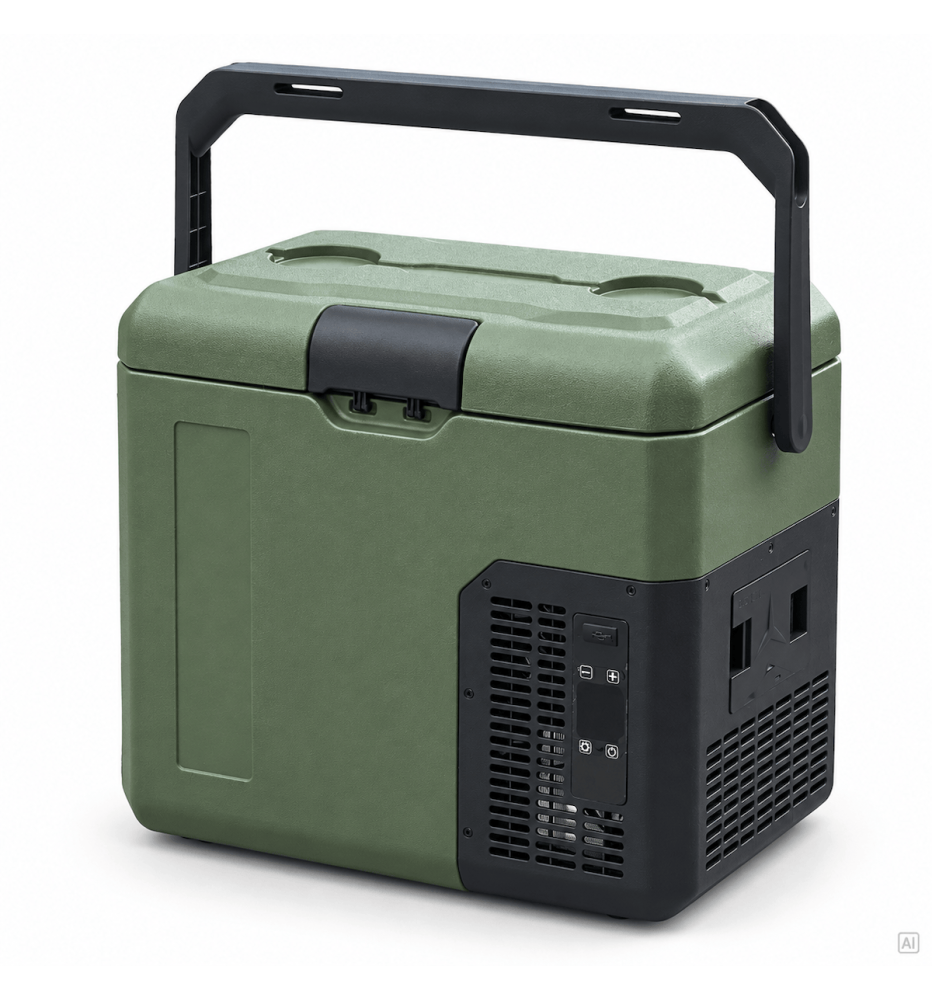

Réfrigérateur, congélateur et étuve portable en un seul appareil. Le modèle ET18MEDH, d'une capacité utile de 16 litres, permet le refroidissement actif, l'obtention de températures négatives et le chauffage contrôlé. Il peut servir d'enceinte thermostatique portable ou de conteneur de transport à température régulée.

Le régulateur électronique commande automatiquement le refroidissement ou le chauffage selon la température de la chambre et la consigne sélectionnée. La circulation d'air forcée et un capteur numérique de température supplémentaire contribuent à la stabilité et à une meilleure homogénéité thermique.

La plage programmable des consignes de −15°C à +40°C permet différentes configurations, notamment une limitation des réglages accessibles à l'utilisateur, par exemple de +2°C à +8°C ou de +20°C à +37°C.

L'appareil peut fonctionner à une température ambiante comprise entre −10°C et +43°C. L'obtention et le maintien d'une température précise dépendent des conditions ambiantes, de la température et de la quantité du chargement ainsi que de la configuration de l'appareil.

La batterie intégrée permet un fonctionnement sans alimentation externe. Une batterie externe supplémentaire peut être utilisée pour prolonger l'autonomie.

Principaux avantages

• Refroidissement par compresseur – abaissement actif de la température, y compris en dessous de 0°C, sans accumulateurs de froid.
• Chauffage actif – augmentation et maintien de la température sélectionnée dans un environnement froid.
• Stabilisation automatique de la température – commande électronique du refroidissement, du chauffage et du ventilateur.
• Circulation d'air forcée – favorise une répartition plus homogène de la température dans la chambre.
• Capteur numérique de température haute résolution utilisé par le système de régulation.
• Configuration personnalisée de la température – limitation programmable des consignes minimale et maximale.
• Panneau de commande lisible – affichage de la température et modification de la consigne.
• Mémorisation des réglages – conservation de la configuration après redémarrage.
• Batterie interne fournie – fonctionnement sans alimentation électrique externe.
• Batterie externe supplémentaire en option – prolongation de l'autonomie.
• Alimentation 12V CC et 230V CA via adaptateur – utilisation dans un véhicule ou en poste fixe.
• Enregistreur de température Wi-Fi en option – surveillance, historique des mesures, graphiques et rapports.
• Alarmes de température en option – seuils configurables et signalisation.

Applications – transport à température contrôlée

L'ET18MEDH peut être utilisé dans des applications pharmaceutiques, de laboratoire, de diagnostic, vétérinaires et techniques nécessitant une régulation active de la température.

• Transport de médicaments et de vaccins – produits nécessitant des conditions thermiques déterminées, par exemple de +2°C à +8°C.
• Transport d'insuline et de médicaments injectables – hormone de croissance, certaines hormones, antibiotiques, interférons, adrénaline et autres produits selon les exigences de leur fabricant.
• Transport de produits pharmaceutiques et immunologiques – applications dans les pharmacies, hôpitaux et établissements de distribution pharmaceutique.
• Transport d'échantillons biologiques et diagnostiques – matériels de laboratoire nécessitant une température contrôlée.
• Transport de matériel microbiologique – échantillons, cultures et matériels de recherche selon les procédures applicables.
• Transport d'échantillons de sperme – possibilité de configurer les conditions thermiques pour certains échantillons d'andrologie.
• Transport de produits vétérinaires – médicaments, vaccins et échantillons diagnostiques.
• Transport de produits nécessitant des températures négatives – sous réserve de vérification des performances requises.
• Transport de produits nécessitant un chauffage – certains matériels demandant une température positive, par exemple +25°C ou +37°C.
• Laboratoires mobiles, ambulances et véhicules spécialisés – interventions sur le terrain et transferts entre établissements.

La configuration personnalisée permet également d'envisager certaines applications de recherche spécialisées concernant le transport de tissus sélectionnés et de matériels biologiques.

Important : Le transport de sang et de composants sanguins, ainsi que d'organes et de tissus destinés à la transplantation, nécessite une évaluation technique spécifique, une validation et la vérification des exigences réglementaires et procédurales applicables. Le seul maintien d'une température de consigne ne garantit pas l'aptitude à ces applications.

Chaîne du froid – Cold Chain

Le réfrigérateur peut contribuer au maintien de la continuité de la chaîne du froid (cold chain) lors du transport de médicaments, vaccins, préparations pharmaceutiques et autres produits sensibles aux variations de température.

Le refroidissement et le chauffage actifs permettent de réguler la température sans dépendre de pains de glace ou d'accumulateurs de froid passifs. Contrairement aux conteneurs isothermes classiques, l'appareil dispose de son propre système de refroidissement par compresseur.

L'alimentation par batterie intégrée permet de poursuivre le fonctionnement lors du transfert entre le véhicule et le lieu de livraison. Une batterie externe supplémentaire peut prolonger l'autonomie.

L'enregistreur optionnel permet l'enregistrement des températures pendant le transport, l'analyse des mesures et la génération de rapports.

Pour les produits soumis à des exigences particulières concernant la chaîne du froid, le profil de température approprié doit être vérifié pour l'application prévue.

Configuration personnalisée de la température

L'ET18MEDH offre une plage programmable de consignes de −15°C à +40°C, selon la configuration préparée.

La plage accessible à l'utilisateur peut être limitée afin de réduire le risque de sélectionner accidentellement une température hors des limites autorisées.

Exemples de configurations :

• De +2°C à +8°C – exemple de plage pour certains médicaments, vaccins et préparations pharmaceutiques.
• De +20°C à +37°C – exemple de plage pour certains échantillons biologiques, diagnostiques et de laboratoire.
• Autres plages personnalisées – selon les exigences du produit transporté.

Pour les applications nécessitant un chauffage contrôlé, l'appareil peut être configuré avec une consigne, par exemple de +25°C ou +37°C, sous réserve de vérification des performances nécessaires.

Les laboratoires d'andrologie et de microbiologie peuvent notamment envisager son utilisation pour certains échantillons biologiques nécessitant des conditions thermiques contrôlées.

Les réglages techniques et les paramètres de régulation sont accessibles dans un menu de service protégé par mot de passe.

La plage de consignes ne garantit pas le maintien de toutes les températures dans toutes les conditions ambiantes. Les exigences thermiques varient selon les matériels biologiques.

Batterie intégrée – caractéristiques et autonomie

L'ET18MEDH est équipé d'une batterie lithium-ion amovible installée à l'intérieur du réfrigérateur. Fournie de série, elle permet à l'appareil de fonctionner sans branchement au véhicule ou au réseau électrique.

Caractéristiques de la batterie :
- Technologie : lithium-ion (Li-Ion)
- Capacité nominale : 170 Wh (15 600 mAh)
- Tension nominale : 10,9 V
- Construction : amovible, installée dans l'appareil
- Indicateur de charge : 4 voyants LED
- Température d'utilisation de la batterie : de −20°C à +60°C
- Température de charge : de 0°C à +45°C

Autonomie dans les conditions d'essai :

• Température ambiante : +21°C
• Consigne de température : +4°C
• Autonomie sur batterie interne : environ 6 heures

Prolongation de l'autonomie : une batterie externe supplémentaire peut être utilisée pour réduire la dépendance à une alimentation secteur ou automobile.

L'autonomie réelle dépend de la température ambiante, de la consigne, de la quantité et de la température du chargement, de l'état de la batterie et des conditions d'utilisation. Les plages de température indiquées pour l'utilisation et la charge concernent la batterie et non l'ensemble du réfrigérateur. L'autonomie avec une batterie supplémentaire dépend de ses caractéristiques et de la configuration de l'alimentation.

Alimentation automobile, secteur et batterie

Le réfrigérateur peut être alimenté par un réseau électrique de véhicule en 12V CC, dans une voiture, une ambulance ou un véhicule spécialisé, ou par le secteur 230V CA via un adaptateur approprié.

La batterie intégrée permet un fonctionnement sans câble d'alimentation, notamment lors du transfert de l'appareil entre une pharmacie, un laboratoire, un véhicule et le lieu de destination.

Module Wi-Fi et enregistreur de température en option

Le réfrigérateur peut être équipé en option d'un module Wi-Fi avec enregistreur de température et des paramètres de fonctionnement. Ce système permet la surveillance de l'appareil ainsi que l'analyse et la documentation des températures pendant le transport.

L'interface Web locale est accessible depuis un smartphone, une tablette ou un ordinateur, après connexion au réseau Wi-Fi de l'appareil.

L'interface fonctionne sans connexion Internet et sans installation d'application supplémentaire.

Fonctions principales :

• Surveillance en temps réel – consigne, température de la chambre et état de fonctionnement.
• Commande de la température – modification de la consigne dans la plage autorisée.
• Surveillance des composants – état du compresseur, du chauffage et du ventilateur.
• Historique des mesures – consultation des températures enregistrées.
• Calendrier des mesures – sélection des jours disposant de données.
• Graphiques interactifs – zoom, déplacement et analyse détaillée des courbes.
• Sélection de la période – dernières heures, derniers jours ou plage de dates personnalisée.
• Rapports de température – consignes, valeurs mesurées, minimum, maximum et moyenne.
• Export PDF, CSV et XLSX – archivage et analyse complémentaire des données.
• Rapports détaillés – graphiques supplémentaires de tension et du fonctionnement du compresseur, du chauffage et du ventilateur.
• Identification de l'appareil – modèle et numéro de série dans les rapports.
• Horloge temps réel – synchronisation de la date et de l'heure avec un smartphone ou un ordinateur.
• Menu de service protégé par mot de passe – configuration, diagnostic et correction de l'indication du capteur de température.

Archivage des données – microSD et mémoire interne

L'enregistreur optionnel prend en charge les cartes microSD jusqu'à 32 Go.

Une carte de 16 Go offre une capacité de stockage correspondant à plusieurs années de mesures, selon la fréquence d'enregistrement et le format des données. Lorsque l'espace disponible est épuisé, les fichiers les plus anciens sont automatiquement supprimés afin de poursuivre l'enregistrement.

Le système dispose également d'une archive interne indépendante couvrant jusqu'à 35 jours, qui conserve les synthèses des mesures même sans carte mémoire supplémentaire. Les données les plus anciennes sont automatiquement remplacées.

L'enregistrement peut également se poursuivre lorsque le refroidissement et le chauffage sont désactivés, à condition que le régulateur reste alimenté.

Alarmes de température en option

Le système peut être complété par des alarmes de dépassement des seuils inférieur et supérieur de température, avec des délais de réaction configurables individuellement.

La logique d'alarme peut tenir compte du temps nécessaire pour atteindre initialement la température de fonctionnement.

Les options peuvent comprendre des notifications dans l'interface Web locale et une signalisation sonore.

Les seuils, les délais et les modes de signalisation sont définis lors de la configuration de l'appareil.

Caractéristiques techniques ET18MEDH

- Modèle : ET18MEDH
- Type : réfrigérateur de transport portable avec refroidissement et chauffage
- Capacité utile : 16 L
- Nombre de compartiments : 1
- Technologie de refroidissement : par compresseur
- Chauffage : actif, à commande électronique
- Stabilisation : commande automatique du refroidissement et du chauffage
- Circulation d'air : forcée, par ventilateur
- Plage programmable des consignes : de −15°C à +40°C
- Température ambiante de fonctionnement : de −10°C à +43°C
- Exemples de plages limitées : +2°C à +8°C et +20°C à +37°C
- Limitation des réglages utilisateur : seuils inférieur et supérieur programmables
- Thermostat : électronique
- Mesure de température : capteur numérique supplémentaire dans la chambre
- Panneau de commande : électronique, avec affichage de la température
- Mémorisation des réglages : oui
- Alimentation automobile : 12V CC
- Alimentation secteur : 230V CA via adaptateur
- Batterie interne : lithium-ion, amovible, incluse
- Capacité nominale de la batterie : 170 Wh
- Autonomie : environ 6 heures en conditions d'essai (+21°C ambiant, consigne +4°C)
- Batterie externe supplémentaire : possibilité de prolonger l'autonomie
- Dimensions extérieures : 478 × 410 × 324 mm (L × H × P)
- Communication en option : Wi-Fi, interface Web locale
- Enregistreur de paramètres en option : oui
- Carte mémoire : microSD jusqu'à 32 Go
- Archive interne indépendante : jusqu'à 35 jours
- Formats des rapports : PDF, CSV, XLSX
- Alarmes en option : dépassement des seuils, notifications et signalisation sonore

Équipement standard et options

Équipement standard :

• Réfrigérateur de transport ET18MEDH.
• Système de refroidissement par compresseur.
• Système de chauffage actif.
• Régulateur électronique et capteur numérique de température.
• Circulation d'air forcée.
• Batterie lithium-ion installée à l'intérieur du réfrigérateur.
• Possibilité d'alimentation en 12V CC et 230V CA via un adaptateur adapté.

Équipement optionnel :

• Batterie externe supplémentaire.
• Module Wi-Fi avec interface Web locale.
• Enregistreur de température et des paramètres de fonctionnement.
• Rapports et export des données en PDF, CSV et XLSX.
• Alarmes de température avancées et signalisation sonore.
• Configuration personnalisée des paramètres de l'appareil.

Informations techniques : La plage programmable des consignes ne garantit pas que toutes les températures puissent être atteintes dans toutes les conditions ambiantes. Les performances dépendent des conditions d'utilisation, de la température et de la quantité du chargement, de sa disposition dans la chambre et de la configuration de l'appareil. Pour les applications pharmaceutiques, de laboratoire ou médicales, le profil thermique ainsi que les exigences de surveillance et de documentation doivent être vérifiés.
