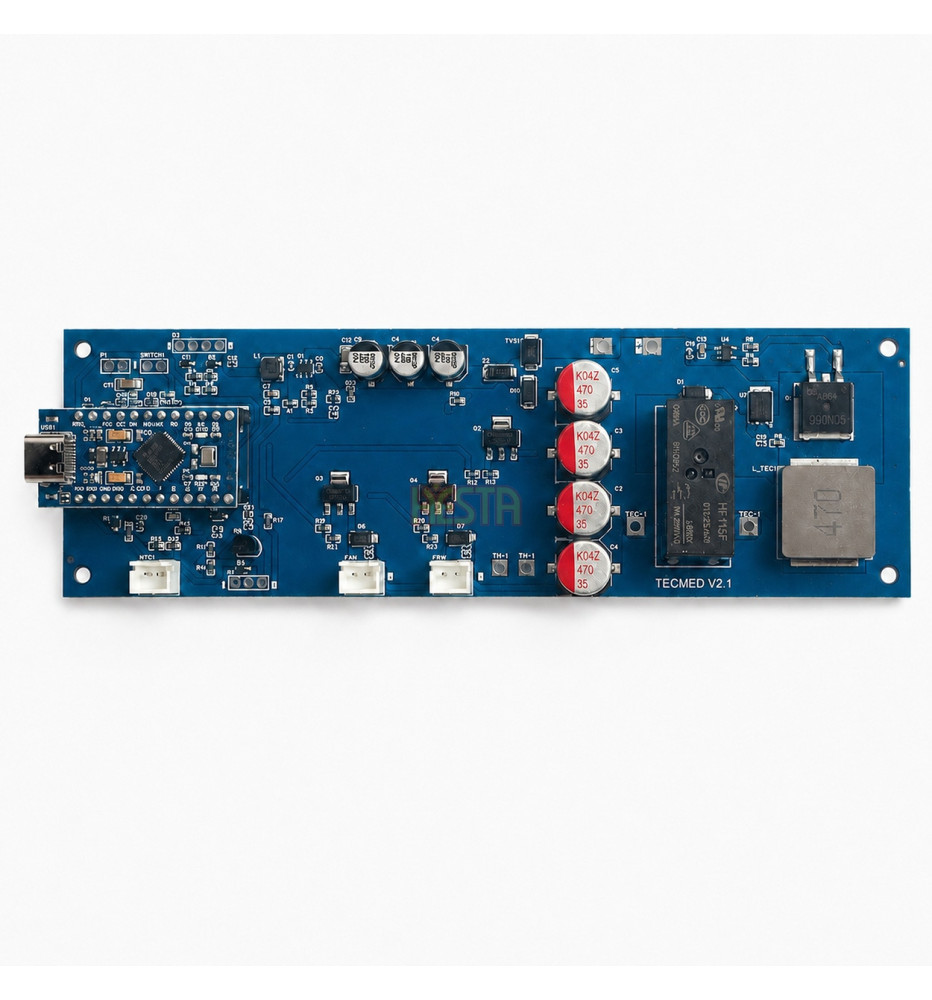

Elektronischer Temperaturregler TECMED für Dometic TCX 14 / 21 / 35 Transportkühlboxen

Der TECMED Temperaturregler ist ein elektronisches Steuermodul zur Modernisierung von Dometic TropiCool TCX 14 / TCX 21 / TCX 35 Transportkühlboxen. Die Lösung wurde für den Transport von Medikamenten, Impfstoffen, Insulin, Laborproben und anderen temperaturempfindlichen Materialien entwickelt.

Der Regler wird mit den zuvor abgestimmten Betriebsparametern programmiert geliefert. Dadurch kann die Kühlbox die erforderliche Temperatur halten, ohne dass der Benutzer die Temperatur manuell einstellen muss.

Anwendung:

TECMED ist für Transportkühlboxen bestimmt, bei denen eine stabile und kontrollierte Transporttemperatur wichtig ist. Die Lösung kann unter anderem in Apotheken, Laboren, Entnahmestellen, Arztpraxen, im medizinischen Transport, in der Veterinärmedizin, in Servicefahrzeugen sowie bei Unternehmen eingesetzt werden, die Produkte mit definierten Temperaturanforderungen transportieren.

Geeignet für den Transport von:
- Medikamenten,
- Impfstoffen,
- Insulin,
- biologischen Proben,
- Laborproben,
- Reagenzien,
- veterinärmedizinischen Präparaten,
- medizinischen Materialien,
- Produkten, die vor Überhitzung geschützt werden müssen,
- Produkten, die vor Unterkühlung oder Einfrieren geschützt werden müssen.

Die Lösung kann für typische Kühltransporttemperaturen, Raumtemperaturbereiche oder erhöhte Kammertemperaturen vorbereitet werden. Die genaue Solltemperatur, Hysterese und Betriebslogik werden vor der Bestellung abgestimmt.

Wichtigste Vorteile:

Der TECMED Regler macht aus einer Standard-Dometic TCX Thermoelektrik-Kühlbox ein besser kontrollierbares Transportgerät. Er ermöglicht die automatische Einhaltung der eingestellten Temperatur durch Steuerung von Kühlung und Heizung.

Dadurch kann die Kühlbox den Inhalt nicht nur im Sommer vor Überhitzung, sondern auch im Winter vor übermäßiger Abkühlung schützen. Dies ist besonders wichtig bei Medikamenten, Impfstoffen, Insulin und Proben, die sowohl bei zu hoher als auch bei zu niedriger Temperatur ihre Eigenschaften verlieren können.

Wichtigste Merkmale:
- programmierte Betriebstemperatur gemäß Abstimmung vor der Bestellung,
- Betrieb mit einer oder mehreren Temperaturen möglich,
- Konfiguration der Kammer im Bereich 2–8°C, 20–25°C oder bis ca. 40°C bei einer Umgebungstemperatur von ca. 20–25°C möglich,
- automatische Kühlung und Heizung,
- Zusammenarbeit mit dem originalen NTC-Sensor der Kühlbox,
- Anschluss zusätzlicher digitaler Temperatursensoren möglich,
- integrierter Temperatursensor am Kühlkörper auf der warmen Seite,
- Eingang für externen NO/NC-Schalter,
- Schlüsselschalter möglich,
- Anschluss eines digitalen Displays über I²C möglich,
- Eingangsspannung 9–15 V DC,
- Nutzung des eingebauten Netzteils der TCX-Kühlbox möglich, typischerweise ca. 13,8 V DC,
- typischer Einbau ohne zusätzliches Netzteil,
- in der Standardkonfiguration Anschluss durch Anlöten von 6 Leitungen,
- Konfiguration für den konkreten Transporteinsatz.

Kompatibilität:

Der Regler ist für die Modernisierung ausgewählter thermoelektrischer Dometic TropiCool TCX Kühlboxen bestimmt, insbesondere:

- Dometic TropiCool TCX 14
- Dometic TropiCool TCX 21
- Dometic TropiCool TCX 35

Vor dem Kauf sollten Geräteversion, Leitungsführung, Steckverbinder, Steuerungsart und Sensorkonfiguration geprüft werden. Bei konstruktiven Unterschieden kann eine individuelle Montageanpassung oder Servicekonfiguration erforderlich sein.

Temperaturbereiche der Kammer:

Je nach programmierter Konfiguration kann der Regler verschiedene Temperaturbereiche in der Kammer halten. Bei einer Umgebungstemperatur von ca. 20–25°C kann die modernisierte Kühlbox unter anderem in folgenden Bereichen arbeiten:

- 2–8°C — für Medikamente, Impfstoffe, Insulin und Produkte, die Kühltransport benötigen,
- 20–25°C — für Materialien, die Raumtemperatur oder Schutz vor Unterkühlung benötigen,
- bis ca. 40°C — für Anwendungen mit erhöhter Kammertemperatur, abhängig von Konfiguration und Betriebsbedingungen.

Die tatsächliche Temperaturstabilität hängt vom Modell der Kühlbox, der Beladung, der Umgebungstemperatur, der Betriebszeit, der Belüftung des Kühlkörpers, der Stromversorgung und der eingestellten Hysterese ab. Der genaue Arbeitsbereich und die Sollwerte werden vor der Bestellung abgestimmt.

Funktionsweise des TECMED Reglers:

Der Regler liest die Temperatur vom Sensor, der als Hauptmessung verwendet wird, und vergleicht sie mit dem programmierten Sollwert. Auf dieser Grundlage entscheidet er automatisch, ob die Kühlbox kühlen, heizen oder im Haltezustand bleiben soll.

In Dometic TCX Kühlboxen wird ein thermoelektrisches Peltier-Modul eingesetzt. Der TECMED Regler nutzt dessen bidirektionale Funktion — er kann sowohl Wärme aus der Kammer abführen als auch die Kammer erwärmen, wenn die Umgebungstemperatur zu niedrig ist.

In der Praxis bedeutet dies eine bessere Kontrolle der Transportbedingungen. Im Sommer kann der Regler die Kühlung aktivieren, um eine Überhitzung von Medikamenten oder Proben zu vermeiden. Im Winter kann er die Heizung aktivieren, um eine Unterkühlung oder ein Einfrieren der transportierten Produkte zu vermeiden.

Temperaturmessung:

Der Regler arbeitet mit dem originalen NTC-Sensor der Dometic TCX Kühlbox zusammen. In einer typischen Konfiguration kann der NTC-Sensor als Hauptmessung der Kammertemperatur verwendet werden. Dadurch kann der vorhandene Sensor der Kühlbox genutzt werden, ohne immer einen neuen Hauptsensor nachrüsten zu müssen.

Je nach Konfiguration kann der Regler auch mit digitalen Temperatursensoren arbeiten. Diese können als Haupt-, Zusatz-, Kontroll- oder Vergleichsmessung dienen. Digitale Sensoren können an Leitungen angeschlossen und in der Transportkammer, in der Nähe der Ladung oder an einem anderen relevanten Messpunkt montiert werden.

Der Regler besitzt außerdem einen integrierten Temperatursensor, der die Temperatur am Kühlkörper auf der warmen Seite außerhalb der Kühlkammer misst. Diese Messung unterstützt Diagnose und Überwachung der Betriebsbedingungen des thermoelektrischen Systems.

Temperatureinstellungen:

Der TECMED Regler wird mit zuvor abgestimmten Parametern programmiert. Vor der Bestellung werden unter anderem festgelegt:
- Temperatur oder Temperaturen,
- zulässige Hysterese,
- Art der Temperaturmessung,
- Umschaltung der Betriebsarten,
- Logik des NO/NC-Eingangs,
- Steuerung von Kühlung und Heizung,
- Umfang der Diagnose- und Schutzfunktionen.

Der Regler kann für eine feste Temperatur oder für mehrere programmierte Betriebsarten vorbereitet werden. So kann die Kühlbox an den konkreten Einsatzzweck angepasst werden, z. B. Kühltransport von Medikamenten, Schutz vor Einfrieren im Winter oder Betrieb mit erhöhter Kammertemperatur.

Die Einstellungen können für den Benutzer gesperrt werden, um eine versehentliche Änderung der Temperatur zu verhindern. Dies ist wichtig bei Anwendungen, bei denen die Transporttemperatur festgelegt und wiederholbar sein soll.

Externer NO/NC-Schalter:

Der Regler besitzt einen Eingang zum Anschluss eines externen NO/NC-Schalters. Dieser kann zur Auswahl eines Betriebsmodus oder einer der zuvor programmierten Temperaturen verwendet werden.

Je nach bestellter Konfiguration kann ein mechanischer Schalter, ein Frontplattenschalter, ein Kippschalter oder ein Schlüsselschalter verwendet werden. Ein Schlüsselschalter begrenzt die Änderung des Modus auf berechtigte Personen.

Dies ist eine praktische Lösung für Transportkühlboxen, die von Personal, Fahrern, Apotheken, Laboren oder medizinischen Teams genutzt werden, bei denen die Bedienung einfach und der Zugriff auf Parameteränderungen begrenzt sein soll.

Digitales I²C-Display:

Der Regler ermöglicht den Anschluss eines externen digitalen Displays über die I²C-Schnittstelle. Das Display kann grundlegende Informationen zum Betrieb der Kühlbox anzeigen, z. B. aktuelle Temperatur, gewählten Modus, Solltemperatur, Kühl- oder Heizstatus sowie Diagnosemeldungen.

Der Umfang der angezeigten Informationen hängt von der Konfiguration des Reglers und den Vereinbarungen vor der Bestellung ab. Das Display kann bei täglicher Bedienung, Kontrolle und Servicearbeiten hilfreich sein.

Stromversorgung und Einbau in Dometic TCX:

Der Regler ist für eine Eingangsspannung von 9–15 V DC ausgelegt. Dieser Bereich erlaubt den Einsatz in typischen 12-V-Systemen, DC-Netzteilen und Stromversorgungssystemen von Transportkühlboxen.

In Dometic TCX Kühlboxen kann der Regler das eingebaute Netzteil der Kühlbox nutzen. Die typische verfügbare Betriebsspannung beträgt ca. 13,8 V DC, daher ist in der Standardkonfiguration kein zusätzliches Netzteil und keine größere Änderung der Stromversorgung erforderlich.

In der typischen Ausführung wird der Regler durch Anlöten von 6 Leitungen an die vorhandene Installation der Kühlbox angeschlossen. Die Leitungen dienen der Stromversorgung und der Steuerung der grundlegenden Systemelemente.

Dadurch kann die Modernisierung ohne wesentliche mechanische Änderungen an der Kühlbox erfolgen. Vor der Montage sollten jedoch Geräteversion, Leitungsführung und verfügbare Spannung geprüft werden. Bei konstruktiven Unterschieden kann eine individuelle Anpassung erforderlich sein.

Schutzfunktionen und Diagnose:

Der Regler kann mit Diagnose- und Schutzfunktionen ausgestattet werden, die an die konkrete Konfiguration angepasst sind. Sie dienen dem Schutz der Kühlbox, des Peltier-Moduls, der Elektronik und der transportierten Ladung vor Betrieb unter ungeeigneten Bedingungen.

Mögliche Funktionen umfassen unter anderem:
- Überwachung der Versorgungsspannung,
- Überwachung der Kühlkörpertemperatur auf der warmen Seite,
- Kontrolle der Temperaturmessung,
- Verzögerung beim Wechsel der Peltier-Betriebsrichtung,
- Fehlersignalisierung,
- Sperrung des Betriebs bei ausgewählten Fehlerzuständen.

Umfang der Diagnose und Reaktionen des Reglers werden vor der Bestellung abgestimmt.

Technische Daten:

- Produkttyp: elektronischer Temperaturregler für Transportkühlbox
- Serie / Modulname: TECMED
- Anwendung: Transport von Medikamenten, Impfstoffen, Insulin, Proben und temperaturempfindlichen Materialien
- Kompatibilität: ausgewählte Dometic TropiCool TCX 14 / TCX 21 / TCX 35 Kühlboxen
- Temperaturbereiche der Kammer: 2–8°C, 20–25°C oder bis ca. 40°C, je nach Konfiguration
- Referenzbedingungen: Umgebungstemperatur ca. 20–25°C
- Eingangsspannung des Reglers: 9–15 V DC
- Typische Versorgung in TCX-Kühlbox: aus dem eingebauten Netzteil, ca. 13,8 V DC
- Zusätzliches Netzteil: in TCX-Kühlboxen mit eingebautem Netzteil normalerweise nicht erforderlich
- Typischer Einbau: Anschluss an vorhandene Installation, meist 6 Leitungen
- Haupttemperaturmessung: Zusammenarbeit mit originalem NTC-Sensor der Kühlbox
- Zusätzliche Sensoren: Anschluss digitaler Temperatursensoren an Leitungen möglich
- Integrierter Sensor: Temperaturmessung am Kühlkörper auf der warmen Seite
- Temperatursteuerung: Kühlung, Heizung, Haltebetrieb
- Aktor: thermoelektrisches Peltier-Modul der Kühlbox
- Lüftersteuerung: abhängig von Version und Konfiguration
- Betriebsarteingang: externer NO/NC-Schalter
- Schaltertyp: mechanisch, Frontplatte, Kippschalter oder Schlüsselschalter
- Schalterfunktion: Auswahl eines programmierten Modus oder einer Temperatur
- Display-Schnittstelle: I²C
- Displayanschluss: ja, externes digitales Display
- Einstellungen: vor Bestellung / Montage programmiert
- Änderung durch Benutzer: nicht verfügbar oder eingeschränkt, je nach Version
- Diagnose: abhängig von der Reglerkonfiguration
- Montage: Serviceeinbau oder durch eine Person mit Erfahrung in 12/24-V-Elektronik

Montage und Inbetriebnahme:

Die Montage erfordert Zugang zur Elektronik der Kühlbox und den Anschluss an Stromversorgung, Peltier-Modul, Lüfter, Sensoren und optionalen externen Modusschalter. In einer typischen Dometic TCX Konfiguration ist kein zusätzliches Netzteil erforderlich, da der Regler die eingebaute Versorgung der Kühlbox nutzen kann.

In der Standardversion beschränkt sich die Modernisierung auf den Anschluss an die vorhandene Installation, üblicherweise durch Anlöten von 6 Leitungen. Je nach Kühlboxversion kann eine Demontage des originalen Bedienpanels oder eine Anpassung der vorhandenen Verkabelung erforderlich sein.

Nach der Montage sollten Temperaturmessung, Kühlung, Heizung, Reaktion auf den NO/NC-Schalter und Temperaturstabilisierung in der Kammer geprüft werden.

Der Regler kann als Serviceeinbau-Komponente oder als Teil einer Modernisierungsdienstleistung für Transportkühlboxen geliefert werden.

Temperaturaufzeichnung und Transportvalidierung:

Der TECMED Regler unterstützt die Vorbereitung einer Transportkühlbox für Anwendungen, bei denen Temperaturkontrolle erforderlich ist. Beim Transport von Medikamenten, Impfstoffen, Insulin, biologischen Proben oder Laborproben wird jedoch die Verwendung eines unabhängigen Temperaturdatenloggers empfohlen.

Ein Datenlogger in der Kühlkammer oder direkt bei der Ladung ermöglicht die Bestätigung der tatsächlichen Transportbedingungen und die Erstellung eines Temperaturberichts.

Der Regler ersetzt nicht die Validierung des gesamten Transportprozesses. Die Eignung der Kühlbox für eine konkrete Anwendung hängt von vollständiger Konfiguration, Montage, Tests, Verpackung, Transportzeit, Umgebungstemperatur und den Verfahren des Benutzers ab.

Wichtige Hinweise:

Der Regler wird für eine konkrete Anwendung programmiert. Vor der Bestellung sollten gewünschte Temperatur oder Temperaturen, Hysterese, Temperaturmessung, Schaltertyp und erwartete Arbeitsweise der Kühlbox festgelegt werden.

Das Produkt ist kein originales Dometic-Bedienpanel, kein eigenständiges Medizinprodukt und kein komplettes validiertes Medikamententransportsystem. Es ist ein elektronisches Steuermodul zur Modernisierung einer Transportkühlbox.

Die besten Ergebnisse werden nach korrekter Montage, Temperaturtests und Anpassung der Reglerkonfiguration an die tatsächliche Nutzung der Kühlbox erzielt.
