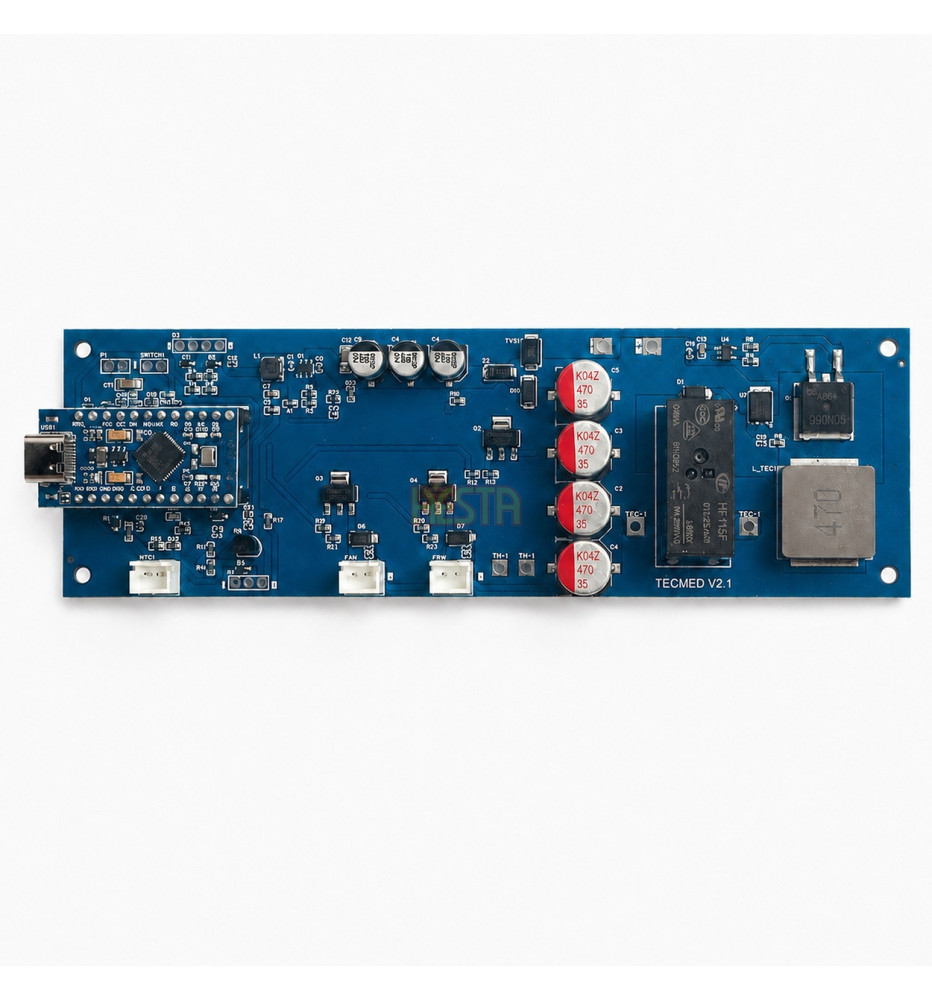

Elektroniczny sterownik temperatury TECMED do lodówek transportowych Dometic TCX 14 / 21 / 35

Sterownik temperatury TECMED to elektroniczny moduł sterujący przeznaczony do modernizacji lodówek transportowych Dometic TropiCool TCX 14 / TCX 21 / TCX 35. Rozwiązanie zostało przygotowane z myślą o przewozie leków, szczepionek, insuliny, próbek laboratoryjnych oraz innych materiałów wrażliwych na temperaturę.

Sterownik jest dostarczany jako zaprogramowany pod wcześniej uzgodnione parametry pracy. Dzięki temu lodówka może utrzymywać wymaganą temperaturę bez konieczności ręcznej regulacji przez użytkownika.

Przeznaczenie:

TECMED jest przeznaczony do lodówek transportowych wykorzystywanych tam, gdzie liczy się stabilna i kontrolowana temperatura przewozu. Może być stosowany między innymi w aptekach, laboratoriach, punktach pobrań, gabinetach lekarskich, transporcie medycznym, weterynarii, pojazdach serwisowych oraz firmach zajmujących się dystrybucją produktów wymagających określonych warunków temperaturowych.

Sterownik sprawdza się przy transporcie:
- leków,
- szczepionek,
- insuliny,
- próbek biologicznych,
- próbek laboratoryjnych,
- odczynników,
- preparatów weterynaryjnych,
- materiałów medycznych,
- produktów wymagających ochrony przed przegrzaniem,
- produktów wymagających ochrony przed wychłodzeniem lub przemrożeniem.

Rozwiązanie może zostać przygotowane do utrzymywania temperatur typowych dla transportu chłodniczego, temperatury pokojowej albo podwyższonej temperatury komory. Dokładna temperatura pracy, histereza i sposób działania są ustalane przed zamówieniem.

Najważniejsze zalety:

Sterownik TECMED zmienia standardową lodówkę termoelektryczną Dometic TCX w bardziej kontrolowane urządzenie transportowe. Umożliwia automatyczne utrzymywanie ustalonej temperatury, sterując zarówno chłodzeniem, jak i grzaniem.

Dzięki temu lodówka może chronić przewożoną zawartość nie tylko przed przegrzaniem latem, ale również przed nadmiernym wychłodzeniem zimą. Jest to szczególnie ważne w przypadku leków, szczepionek, insuliny i próbek, które mogą utracić swoje właściwości zarówno przy zbyt wysokiej, jak i zbyt niskiej temperaturze.

Najważniejsze cechy:
- zaprogramowana temperatura pracy zgodnie z ustaleniami przed zamówieniem,
- możliwość pracy z jedną lub kilkoma temperaturami,
- możliwość konfiguracji pracy komory w zakresie 2–8°C, 20–25°C lub do około 40°C przy temperaturze otoczenia około 20–25°C,
- automatyczne chłodzenie i grzanie,
- współpraca z oryginalnym czujnikiem NTC lodówki,
- możliwość podłączenia dodatkowych czujników cyfrowych,
- wbudowany czujnik temperatury przy radiatorze po stronie ciepłej,
- wejście dla zewnętrznego przełącznika NO/NC,
- możliwość zastosowania przełącznika na kluczyk,
- możliwość podłączenia wyświetlacza cyfrowego przez I²C,
- zasilanie wejściowe 9–15 V DC,
- możliwość wykorzystania wbudowanego zasilacza lodówki TCX, typowo około 13,8 V DC,
- typowy montaż bez dodatkowego zasilacza,
- w standardowej konfiguracji podłączenie przez przylutowanie 6 przewodów,
- konfiguracja pod konkretne zastosowanie transportowe.

Kompatybilność:

Sterownik przeznaczony jest do modernizacji wybranych lodówek termoelektrycznych Dometic TropiCool serii TCX, w szczególności:

- Dometic TropiCool TCX 14
- Dometic TropiCool TCX 21
- Dometic TropiCool TCX 35

Przed zakupem należy potwierdzić wersję urządzenia, układ przewodów, rodzaj złączy, sposób sterowania oraz konfigurację czujników. W przypadku różnic konstrukcyjnych może być wymagane dopasowanie montażowe albo konfiguracja serwisowa.

Zakresy pracy komory:

W zależności od zaprogramowanej konfiguracji sterownik może utrzymywać temperaturę komory w różnych zakresach pracy. Przy temperaturze otoczenia około 20–25°C lodówka po modernizacji może pracować między innymi w zakresie:

- 2–8°C — dla leków, szczepionek, insuliny i produktów wymagających transportu chłodniczego,
- 20–25°C — dla materiałów wymagających temperatury pokojowej lub ochrony przed wychłodzeniem,
- do około 40°C — dla zastosowań wymagających podwyższonej temperatury komory, zależnie od konfiguracji i warunków pracy.

Rzeczywista stabilność temperatury zależy od modelu lodówki, sposobu rozmieszczenia ładunku, temperatury otoczenia, czasu pracy, wentylacji radiatora, zasilania oraz ustawionej histerezy. Dokładny zakres pracy i nastawy temperatury są ustalane przed zamówieniem.

Jak działa sterownik TECMED:

Sterownik odczytuje temperaturę z czujnika wykorzystywanego jako pomiar główny i porównuje ją z zaprogramowaną wartością zadaną. Na tej podstawie automatycznie decyduje, czy lodówka powinna chłodzić, grzać, czy pozostać w stanie podtrzymania.

W lodówkach Dometic TCX zastosowany jest moduł termoelektryczny Peltiera. Sterownik TECMED wykorzystuje jego dwukierunkową pracę — może sterować zarówno odbieraniem ciepła z komory, jak i dogrzewaniem komory wtedy, gdy temperatura otoczenia jest zbyt niska.

W praktyce oznacza to większą kontrolę nad warunkami przewozu. Latem sterownik może uruchamiać chłodzenie, aby ograniczyć ryzyko przegrzania leków lub próbek. Zimą może uruchamiać grzanie, aby zapobiegać wychłodzeniu albo przemrożeniu przewożonych produktów.

Układ pomiaru temperatury:

Sterownik współpracuje z oryginalnym czujnikiem NTC wbudowanym w lodówkę Dometic TCX. W typowej konfiguracji czujnik NTC może być wykorzystywany jako główny pomiar temperatury komory. Dzięki temu możliwe jest wykorzystanie istniejącego czujnika lodówki bez konieczności każdorazowego dokładania nowego czujnika podstawowego.

W zależności od konfiguracji sterownik może również współpracować z cyfrowymi czujnikami temperatury. Mogą one pełnić funkcję pomiaru głównego, dodatkowego, kontrolnego albo porównawczego. Czujniki cyfrowe mogą być podłączane na przewodach i montowane w komorze transportowej, przy przewożonym ładunku lub w innym punkcie wymagającym kontroli temperatury.

Sterownik posiada także wbudowany czujnik temperatury mierzący temperaturę przy radiatorze po stronie ciepłej, na zewnątrz komory lodówki. Pomiar ten wspiera diagnostykę i nadzór nad warunkami pracy układu termoelektrycznego.

Nastawy temperatury:

Sterownik TECMED jest zaprogramowany pod ustalone wcześniej parametry pracy. Przed zamówieniem określane są między innymi:
- temperatura lub temperatury pracy,
- dopuszczalna histereza,
- sposób pomiaru temperatury,
- sposób przełączania trybów,
- logika wejścia NO/NC,
- sposób sterowania chłodzeniem i grzaniem,
- zakres funkcji diagnostycznych i zabezpieczających.

Sterownik może być przygotowany do pracy z jedną stałą temperaturą lub z kilkoma zaprogramowanymi trybami. Dzięki temu można dopasować działanie lodówki do konkretnego zastosowania, np. transportu leków w zakresie chłodniczym, ochrony produktów przed przemrożeniem w temperaturach zimowych albo utrzymywania podwyższonej temperatury komory.

Nastawy mogą być niedostępne dla użytkownika, co ogranicza ryzyko przypadkowej zmiany temperatury. Jest to ważne w zastosowaniach, w których temperatura transportu powinna być ustalona i powtarzalna.

Zewnętrzny przełącznik NO/NC:

Sterownik posiada wejście do podłączenia zewnętrznego przełącznika typu NO/NC. Może ono służyć do wyboru trybu pracy albo jednej z wcześniej zaprogramowanych temperatur.

W zależności od zamówionej konfiguracji można zastosować zwykły przełącznik mechaniczny, przełącznik panelowy, przełącznik hebelkowy albo przełącznik na kluczyk. Wersja z kluczykiem pozwala ograniczyć zmianę trybu wyłącznie do osoby uprawnionej.

To praktyczne rozwiązanie dla lodówek transportowych używanych przez personel, kierowców, apteki, laboratoria lub zespoły medyczne, gdzie obsługa powinna być prosta, a dostęp do zmiany parametrów ograniczony.

Wyświetlacz cyfrowy I²C:

Sterownik umożliwia podłączenie zewnętrznego wyświetlacza cyfrowego komunikującego się przez magistralę I²C. Wyświetlacz może prezentować podstawowe informacje o pracy lodówki, takie jak aktualna temperatura, wybrany tryb, temperatura zadana, stan chłodzenia lub grzania oraz komunikaty diagnostyczne.

Zakres informacji widocznych na wyświetlaczu zależy od konfiguracji sterownika i ustaleń przed zamówieniem. Wyświetlacz może być przydatny podczas codziennej obsługi, kontroli pracy urządzenia oraz czynności serwisowych.

Zasilanie i montaż w lodówce Dometic TCX:

Sterownik jest przeznaczony do pracy z zasilaniem wejściowym 9–15 V DC. Zakres ten pozwala na zastosowanie w typowych instalacjach 12 V, zasilaczach DC oraz układach zasilania stosowanych w lodówkach transportowych.

W lodówkach Dometic TCX sterownik może korzystać z wbudowanego zasilacza lodówki. Typowe napięcie robocze dostępne w urządzeniu wynosi około 13,8 V DC, dlatego w standardowej konfiguracji nie ma potrzeby montowania dodatkowego zasilacza ani wykonywania większych przeróbek układu zasilania.

W typowej wersji montaż polega na podłączeniu sterownika do istniejącej instalacji lodówki przez przylutowanie 6 przewodów. Przewody odpowiadają za zasilanie oraz sterowanie podstawowymi elementami układu.

Dzięki temu modernizacja może być wykonana bez istotnych zmian mechanicznych w lodówce. Przed montażem należy jednak potwierdzić wersję urządzenia, układ przewodów oraz napięcie dostępne w danej lodówce. W przypadku różnic konstrukcyjnych sposób podłączenia może wymagać indywidualnego dopasowania.

Zabezpieczenia i diagnostyka:

Sterownik może być wyposażony w funkcje diagnostyczne i zabezpieczające dopasowane do konkretnej konfiguracji. Ich zadaniem jest ochrona lodówki, modułu Peltiera, elektroniki oraz przewożonego ładunku przed pracą w nieprawidłowych warunkach.

Możliwe funkcje obejmują między innymi:
- kontrolę napięcia zasilania,
- nadzór temperatury radiatora po stronie ciepłej,
- kontrolę poprawności pomiaru temperatury,
- opóźnienie przy zmianie kierunku pracy modułu Peltiera,
- sygnalizację błędów,
- blokadę pracy w wybranych stanach awaryjnych.

Zakres diagnostyki i reakcje sterownika są ustalane przed zamówieniem.

Dane techniczne:

- Typ produktu: elektroniczny sterownik temperatury do lodówki transportowej
- Seria / nazwa modułu: TECMED
- Zastosowanie: transport leków, szczepionek, insuliny, próbek i materiałów wrażliwych na temperaturę
- Kompatybilność: wybrane lodówki Dometic TropiCool TCX 14 / TCX 21 / TCX 35
- Zakresy pracy komory: 2–8°C, 20–25°C lub do około 40°C, zależnie od konfiguracji
- Warunki odniesienia: temperatura otoczenia około 20–25°C
- Zasilanie wejściowe sterownika: 9–15 V DC
- Typowe zasilanie w lodówce TCX: z wbudowanego zasilacza lodówki, około 13,8 V DC
- Dodatkowy zasilacz: zwykle niewymagany w lodówkach TCX z wbudowanym zasilaczem
- Typowy montaż: podłączenie do istniejącej instalacji lodówki, zwykle 6 przewodów
- Główny pomiar temperatury: współpraca z oryginalnym czujnikiem NTC lodówki
- Czujniki dodatkowe: możliwość podłączenia cyfrowych czujników temperatury na przewodach
- Czujnik wbudowany: pomiar temperatury przy radiatorze po stronie ciepłej
- Sterowanie temperaturą: chłodzenie, grzanie, podtrzymanie
- Element wykonawczy: moduł termoelektryczny Peltiera lodówki
- Sterowanie wentylatorami: zależnie od wersji i konfiguracji
- Wejście trybu pracy: zewnętrzny przełącznik NO/NC
- Typ przełącznika: mechaniczny, panelowy, hebelkowy albo na kluczyk
- Funkcja przełącznika: wybór zaprogramowanego trybu lub temperatury pracy
- Interfejs wyświetlacza: I²C
- Możliwość podłączenia wyświetlacza: tak, zewnętrzny wyświetlacz cyfrowy
- Konfiguracja nastaw: zaprogramowana przed zamówieniem / montażem
- Zmiana nastaw przez użytkownika: niedostępna albo ograniczona, zależnie od wersji
- Diagnostyka: zależnie od konfiguracji sterownika
- Montaż: serwisowy albo przez osobę z doświadczeniem w elektronice urządzeń 12/24 V

Montaż i uruchomienie:

Montaż sterownika wymaga dostępu do elektroniki lodówki oraz podłączenia układu do zasilania, modułu Peltiera, wentylatorów, czujników i ewentualnego zewnętrznego przełącznika trybu. W typowej konfiguracji lodówki Dometic TCX nie trzeba montować dodatkowego zasilacza, ponieważ sterownik może korzystać z wbudowanego zasilania lodówki.

W standardowej wersji modernizacja sprowadza się do podłączenia sterownika do istniejącej instalacji, zwykle przez przylutowanie 6 przewodów. W zależności od wersji lodówki może być wymagany demontaż oryginalnego panelu sterowania albo adaptacja istniejącego okablowania.

Po montażu należy sprawdzić poprawność pomiaru temperatury, działanie chłodzenia, działanie grzania, reakcję na przełącznik NO/NC oraz stabilizację temperatury w komorze.

Sterownik może być dostarczony jako element do montażu serwisowego albo jako część usługi modernizacji lodówki transportowej.

Rejestracja temperatury i walidacja transportu:

Sterownik TECMED pomaga przygotować lodówkę transportową do pracy w aplikacjach wymagających kontroli temperatury. W przypadku przewozu leków, szczepionek, insuliny, próbek biologicznych lub materiałów laboratoryjnych zalecane jest jednak stosowanie niezależnego rejestratora temperatury.

Rejestrator umieszczony w komorze lodówki lub bezpośrednio przy przewożonym ładunku pozwala potwierdzić rzeczywiste warunki transportu i przygotować raport temperaturowy. Jest to szczególnie istotne tam, gdzie wymagane jest udokumentowanie przebiegu transportu.

Sam sterownik nie zastępuje walidacji całego procesu transportowego. Ostateczna przydatność lodówki do danego zastosowania zależy od kompletnej konfiguracji, montażu, testów, sposobu pakowania ładunku, czasu transportu, temperatury otoczenia i procedur użytkownika.

Ważne informacje:

Sterownik jest zaprogramowany pod konkretne zastosowanie. Przed zamówieniem należy określić wymaganą temperaturę lub temperatury pracy, dopuszczalną histerezę, sposób pomiaru temperatury, rodzaj przełącznika trybu oraz oczekiwany sposób działania lodówki.

Produkt nie jest oryginalnym panelem Dometic, samodzielnym wyrobem medycznym ani kompletnym systemem walidowanego transportu leków. Jest elektronicznym modułem sterującym przeznaczonym do modernizacji lodówki transportowej.

Najlepsze rezultaty uzyskuje się po prawidłowym montażu, testach temperaturowych oraz dopasowaniu konfiguracji sterownika do rzeczywistego sposobu użytkowania lodówki.
