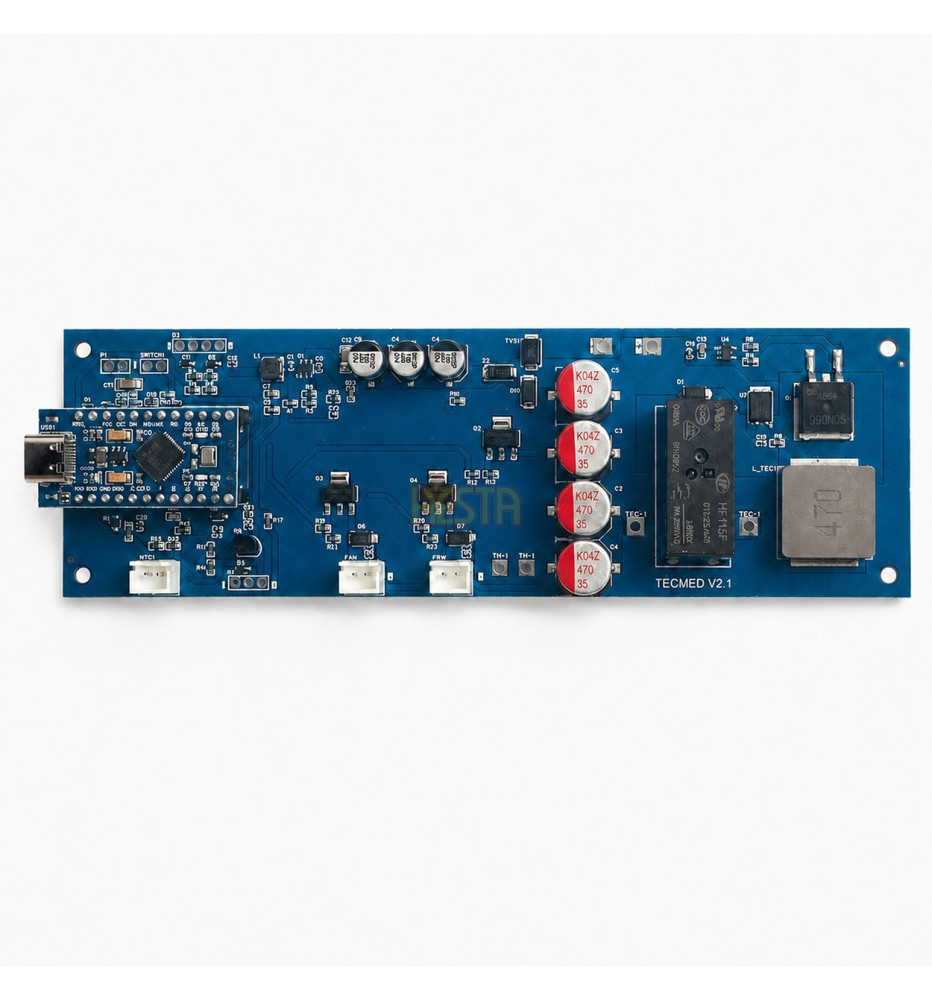

Contrôleur électronique de température TECMED pour glacières de transport Dometic TCX 14 / 21 / 35

Le contrôleur de température TECMED est un module électronique de commande destiné à la modernisation des glacières de transport Dometic TropiCool TCX 14 / TCX 21 / TCX 35. La solution a été conçue pour le transport de médicaments, vaccins, insuline, échantillons de laboratoire et autres matériaux sensibles à la température.

Le contrôleur est livré programmé selon les paramètres de fonctionnement convenus à l’avance. La glacière peut ainsi maintenir la température requise sans réglage manuel par l’utilisateur.

Application:

TECMED est destiné aux glacières de transport lorsque la stabilité et le contrôle de la température sont essentiels. Il peut être utilisé notamment dans les pharmacies, laboratoires, centres de prélèvement, cabinets médicaux, transport médical, vétérinaire, véhicules de service et entreprises distribuant des produits soumis à des conditions thermiques définies.

Le contrôleur convient au transport de:
- médicaments,
- vaccins,
- insuline,
- échantillons biologiques,
- échantillons de laboratoire,
- réactifs,
- préparations vétérinaires,
- matériaux médicaux,
- produits nécessitant une protection contre la surchauffe,
- produits nécessitant une protection contre le refroidissement excessif ou le gel.

La solution peut être préparée pour maintenir des températures typiques du transport réfrigéré, de la température ambiante ou d’une température de chambre plus élevée. La température exacte, l’hystérésis et la logique de fonctionnement sont convenues avant la commande.

Principaux avantages:

Le contrôleur TECMED transforme une glacière thermoélectrique Dometic TCX standard en un dispositif de transport mieux contrôlé. Il permet de maintenir automatiquement la température définie en pilotant à la fois le refroidissement et le chauffage.

La glacière peut ainsi protéger le contenu contre la surchauffe en été, mais aussi contre un refroidissement excessif en hiver. C’est particulièrement important pour les médicaments, vaccins, insuline et échantillons qui peuvent perdre leurs propriétés aussi bien à température trop élevée qu’à température trop basse.

Caractéristiques principales:
- température de fonctionnement programmée selon les accords avant commande,
- fonctionnement possible avec une ou plusieurs températures,
- configuration possible de la chambre dans les plages 2–8°C, 20–25°C ou jusqu’à environ 40°C à une température ambiante d’environ 20–25°C,
- refroidissement et chauffage automatiques,
- compatibilité avec le capteur NTC d’origine de la glacière,
- possibilité de connecter des capteurs numériques de température supplémentaires,
- capteur intégré près du radiateur côté chaud,
- entrée pour interrupteur externe NO/NC,
- possibilité d’utiliser un interrupteur à clé,
- possibilité de connecter un écran numérique via I²C,
- alimentation d’entrée 9–15 V DC,
- possibilité d’utiliser l’alimentation intégrée de la glacière TCX, typiquement environ 13,8 V DC,
- montage typique sans alimentation supplémentaire,
- dans la configuration standard, raccordement par soudure de 6 fils,
- configuration selon l’application de transport spécifique.

Compatibilité:

Le contrôleur est destiné à la modernisation de certaines glacières thermoélectriques Dometic TropiCool série TCX, notamment:

- Dometic TropiCool TCX 14
- Dometic TropiCool TCX 21
- Dometic TropiCool TCX 35

Avant l’achat, il convient de vérifier la version de l’appareil, le câblage, le type de connecteurs, le mode de commande et la configuration des capteurs. En cas de différences de construction, une adaptation de montage ou une configuration de service peut être nécessaire.

Plages de fonctionnement de la chambre:

Selon la configuration programmée, le contrôleur peut maintenir différentes plages de température dans la chambre. À une température ambiante d’environ 20–25°C, la glacière modernisée peut fonctionner notamment dans les plages suivantes:

- 2–8°C — pour médicaments, vaccins, insuline et produits nécessitant un transport réfrigéré,
- 20–25°C — pour matériaux nécessitant une température ambiante ou une protection contre le refroidissement excessif,
- jusqu’à environ 40°C — pour applications nécessitant une température de chambre plus élevée, selon la configuration et les conditions de fonctionnement.

La stabilité réelle de la température dépend du modèle de glacière, de la disposition du chargement, de la température ambiante, du temps de fonctionnement, de la ventilation du radiateur, de l’alimentation et de l’hystérésis réglée. La plage exacte et les consignes sont convenues avant la commande.

Fonctionnement du contrôleur TECMED:

Le contrôleur lit la température à partir du capteur utilisé comme mesure principale et la compare à la valeur programmée. Sur cette base, il décide automatiquement si la glacière doit refroidir, chauffer ou rester en maintien.

Les glacières Dometic TCX utilisent un module thermoélectrique Peltier. Le contrôleur TECMED exploite son fonctionnement bidirectionnel — il peut commander l’extraction de chaleur de la chambre et le chauffage de la chambre lorsque la température ambiante est trop basse.

En pratique, cela offre un meilleur contrôle des conditions de transport. En été, le contrôleur peut activer le refroidissement pour limiter le risque de surchauffe des médicaments ou échantillons. En hiver, il peut activer le chauffage pour éviter le refroidissement excessif ou le gel des produits transportés.

Système de mesure de température:

Le contrôleur fonctionne avec le capteur NTC d’origine intégré dans la glacière Dometic TCX. Dans une configuration typique, le capteur NTC peut être utilisé comme mesure principale de la température de la chambre. Cela permet d’utiliser le capteur existant de la glacière sans devoir ajouter systématiquement un nouveau capteur principal.

Selon la configuration, le contrôleur peut également fonctionner avec des capteurs numériques de température. Ils peuvent servir de mesure principale, supplémentaire, de contrôle ou de comparaison. Les capteurs numériques peuvent être raccordés sur fils et installés dans la chambre de transport, près du chargement ou dans un autre point nécessitant un contrôle de température.

Le contrôleur possède également un capteur intégré mesurant la température près du radiateur côté chaud, à l’extérieur de la chambre de la glacière. Cette mesure aide au diagnostic et à la surveillance des conditions de fonctionnement du système thermoélectrique.

Réglages de température:

Le contrôleur TECMED est programmé selon les paramètres convenus à l’avance. Avant la commande, les éléments suivants sont notamment définis:
- température ou températures de fonctionnement,
- hystérésis admissible,
- méthode de mesure de température,
- mode de commutation des modes,
- logique de l’entrée NO/NC,
- méthode de commande du refroidissement et du chauffage,
- étendue des fonctions de diagnostic et de protection.

Le contrôleur peut être préparé pour fonctionner avec une température fixe ou plusieurs modes programmés. Il est ainsi possible d’adapter la glacière à l’application concrète, par exemple transport réfrigéré de médicaments, protection contre le gel en hiver ou maintien d’une température de chambre plus élevée.

Les réglages peuvent être inaccessibles à l’utilisateur, ce qui limite le risque de modification accidentelle de la température. C’est important dans les applications où la température de transport doit être définie et répétable.

Interrupteur externe NO/NC:

Le contrôleur possède une entrée pour connecter un interrupteur externe de type NO/NC. Elle peut servir à sélectionner un mode de fonctionnement ou l’une des températures programmées.

Selon la configuration commandée, il est possible d’utiliser un interrupteur mécanique, un interrupteur de panneau, un interrupteur à levier ou un interrupteur à clé. La version à clé permet de limiter le changement de mode aux personnes autorisées.

C’est une solution pratique pour les glacières de transport utilisées par du personnel, des chauffeurs, des pharmacies, des laboratoires ou des équipes médicales, lorsque l’utilisation doit rester simple et l’accès aux paramètres limité.

Écran numérique I²C:

Le contrôleur permet de connecter un écran numérique externe communiquant via le bus I²C. L’écran peut afficher les informations de base sur le fonctionnement de la glacière, comme la température actuelle, le mode sélectionné, la température de consigne, l’état de refroidissement ou de chauffage et les messages de diagnostic.

L’étendue des informations affichées dépend de la configuration du contrôleur et des accords avant commande. L’écran peut être utile pour l’utilisation quotidienne, le contrôle de fonctionnement et les opérations de service.

Alimentation et montage dans Dometic TCX:

Le contrôleur est conçu pour une alimentation d’entrée 9–15 V DC. Cette plage permet l’utilisation avec des systèmes 12 V typiques, des alimentations DC et les systèmes d’alimentation des glacières de transport.

Dans les glacières Dometic TCX, le contrôleur peut utiliser l’alimentation intégrée de la glacière. La tension de fonctionnement typique disponible est d’environ 13,8 V DC. En configuration standard, il n’est donc pas nécessaire d’installer une alimentation supplémentaire ni d’effectuer de grandes modifications du circuit d’alimentation.

Dans une version typique, le montage consiste à raccorder le contrôleur à l’installation existante de la glacière par soudure de 6 fils. Ces fils assurent l’alimentation et la commande des éléments principaux du système.

La modernisation peut ainsi être réalisée sans modifications mécaniques importantes de la glacière. Avant le montage, il faut toutefois vérifier la version de l’appareil, le câblage et la tension disponible. En cas de différences de construction, le raccordement peut nécessiter une adaptation individuelle.

Protections et diagnostic:

Le contrôleur peut être équipé de fonctions de diagnostic et de protection adaptées à la configuration concrète. Leur rôle est de protéger la glacière, le module Peltier, l’électronique et le chargement transporté contre un fonctionnement dans des conditions incorrectes.

Les fonctions possibles comprennent notamment:
- contrôle de la tension d’alimentation,
- surveillance de la température du radiateur côté chaud,
- contrôle de la mesure de température,
- temporisation lors du changement de sens de fonctionnement du module Peltier,
- signalisation des erreurs,
- blocage du fonctionnement dans certains états d’erreur.

L’étendue du diagnostic et les réactions du contrôleur sont convenues avant la commande.

Données techniques:

- Type de produit: contrôleur électronique de température pour glacière de transport
- Série / nom du module: TECMED
- Application: transport de médicaments, vaccins, insuline, échantillons et matériaux sensibles à la température
- Compatibilité: certaines glacières Dometic TropiCool TCX 14 / TCX 21 / TCX 35
- Plages de fonctionnement de la chambre: 2–8°C, 20–25°C ou jusqu’à environ 40°C, selon configuration
- Conditions de référence: température ambiante environ 20–25°C
- Alimentation d’entrée du contrôleur: 9–15 V DC
- Alimentation typique dans une glacière TCX: depuis l’alimentation intégrée, environ 13,8 V DC
- Alimentation supplémentaire: généralement non nécessaire dans les TCX avec alimentation intégrée
- Montage typique: raccordement à l’installation existante, généralement 6 fils
- Mesure principale de température: compatibilité avec le capteur NTC d’origine de la glacière
- Capteurs supplémentaires: possibilité de connecter des capteurs numériques de température sur fils
- Capteur intégré: mesure de température près du radiateur côté chaud
- Commande de température: refroidissement, chauffage, maintien
- Élément commandé: module thermoélectrique Peltier de la glacière
- Commande des ventilateurs: selon version et configuration
- Entrée de mode: interrupteur externe NO/NC
- Type d’interrupteur: mécanique, panneau, levier ou clé
- Fonction de l’interrupteur: sélection du mode ou de la température programmée
- Interface écran: I²C
- Connexion écran: oui, écran numérique externe
- Configuration des réglages: programmée avant commande / montage
- Modification par l’utilisateur: indisponible ou limitée selon version
- Diagnostic: selon configuration du contrôleur
- Montage: service ou personne expérimentée en électronique 12/24 V

Montage et mise en service:

Le montage nécessite l’accès à l’électronique de la glacière et le raccordement à l’alimentation, au module Peltier, aux ventilateurs, aux capteurs et éventuellement à un interrupteur externe de mode. Dans une configuration typique Dometic TCX, aucune alimentation supplémentaire n’est nécessaire, car le contrôleur peut utiliser l’alimentation intégrée de la glacière.

Dans la version standard, la modernisation consiste à raccorder le contrôleur à l’installation existante, généralement par soudure de 6 fils. Selon la version de la glacière, le démontage du panneau de commande d’origine ou l’adaptation du câblage existant peut être nécessaire.

Après montage, il convient de vérifier la mesure de température, le refroidissement, le chauffage, la réaction à l’interrupteur NO/NC et la stabilisation de la température dans la chambre.

Le contrôleur peut être fourni comme élément de montage de service ou comme partie d’un service de modernisation de glacière de transport.

Enregistrement de température et validation du transport:

Le contrôleur TECMED aide à préparer une glacière de transport pour des applications nécessitant un contrôle de température. Toutefois, pour le transport de médicaments, vaccins, insuline, échantillons biologiques ou matériaux de laboratoire, l’utilisation d’un enregistreur de température indépendant est recommandée.

Un enregistreur placé dans la chambre ou directement près du chargement permet de confirmer les conditions réelles de transport et de préparer un rapport de température.

Le contrôleur ne remplace pas la validation de l’ensemble du processus de transport. L’aptitude de la glacière à une application spécifique dépend de la configuration complète, du montage, des essais, de l’emballage, de la durée du transport, de la température ambiante et des procédures de l’utilisateur.

Informations importantes:

Le contrôleur est programmé pour une application concrète. Avant la commande, il faut définir la ou les températures requises, l’hystérésis admissible, la méthode de mesure, le type d’interrupteur de mode et le fonctionnement attendu de la glacière.

Le produit n’est pas un panneau Dometic d’origine, ni un dispositif médical autonome, ni un système complet de transport validé de médicaments. C’est un module électronique de commande destiné à la modernisation d’une glacière de transport.

Les meilleurs résultats sont obtenus après un montage correct, des essais de température et l’adaptation de la configuration du contrôleur à l’utilisation réelle de la glacière.
