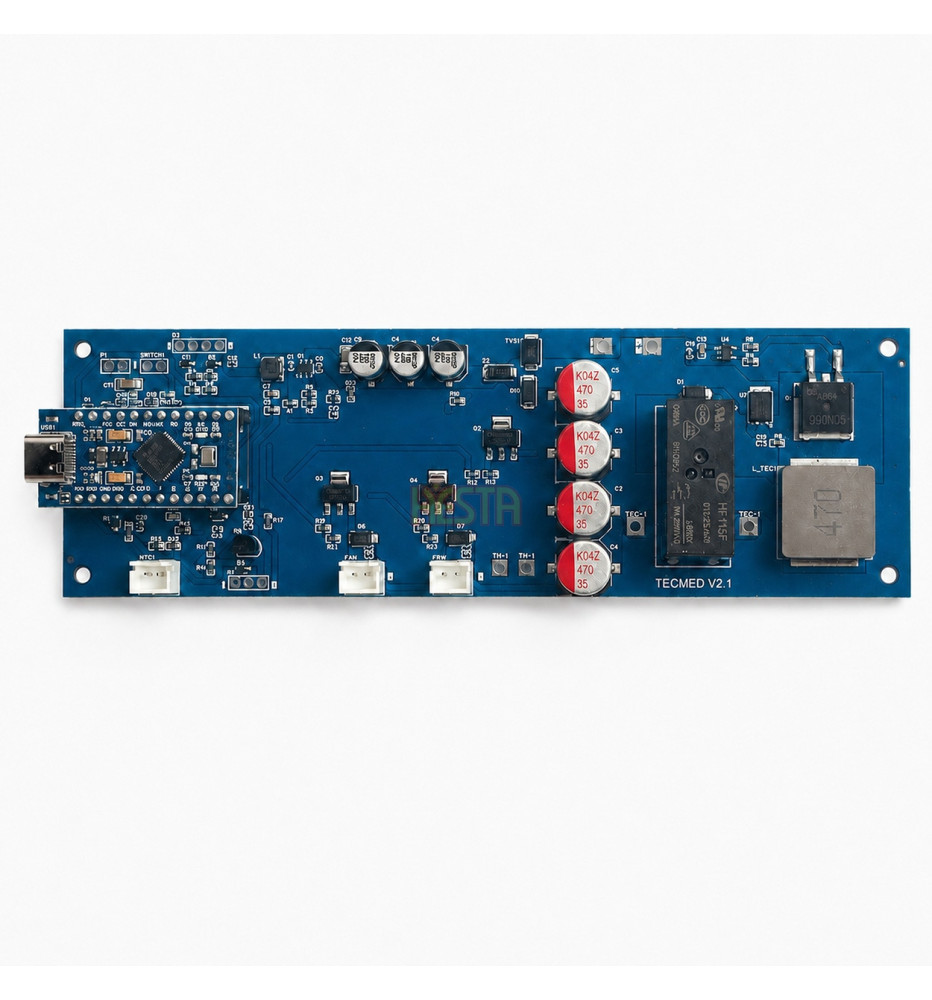

Электронный контроллер температуры TECMED для транспортных холодильников Dometic TCX 14 / 21 / 35

Контроллер температуры TECMED — это электронный модуль управления, предназначенный для модернизации транспортных холодильников Dometic TropiCool TCX 14 / TCX 21 / TCX 35. Решение разработано для перевозки лекарств, вакцин, инсулина, лабораторных образцов и других материалов, чувствительных к температуре.

Контроллер поставляется запрограммированным под заранее согласованные параметры работы. Благодаря этому холодильник может поддерживать требуемую температуру без ручной регулировки пользователем.

Назначение:

TECMED предназначен для транспортных холодильников, где важна стабильная и контролируемая температура перевозки. Решение может применяться в аптеках, лабораториях, пунктах забора анализов, медицинских кабинетах, медицинском транспорте, ветеринарии, сервисных автомобилях, а также в компаниях, занимающихся доставкой продукции с температурными требованиями.

Контроллер подходит для перевозки:
- лекарств,
- вакцин,
- инсулина,
- биологических образцов,
- лабораторных образцов,
- реагентов,
- ветеринарных препаратов,
- медицинских материалов,
- продуктов, требующих защиты от перегрева,
- продуктов, требующих защиты от переохлаждения или замерзания.

Решение может быть подготовлено для поддержания температур, типичных для холодовой перевозки, комнатной температуры или повышенной температуры камеры. Точная температура, гистерезис и логика работы согласовываются перед заказом.

Основные преимущества:

Контроллер TECMED превращает стандартный термоэлектрический холодильник Dometic TCX в более контролируемое транспортное устройство. Он позволяет автоматически поддерживать заданную температуру, управляя как охлаждением, так и нагревом.

Благодаря этому холодильник может защищать содержимое не только от перегрева летом, но и от чрезмерного охлаждения зимой. Это особенно важно для лекарств, вакцин, инсулина и образцов, которые могут потерять свойства как при слишком высокой, так и при слишком низкой температуре.

Основные характеристики:
- запрограммированная рабочая температура согласно согласованию перед заказом,
- возможность работы с одной или несколькими температурами,
- возможность настройки работы камеры в диапазоне 2–8°C, 20–25°C или до примерно 40°C при температуре окружающей среды около 20–25°C,
- автоматическое охлаждение и нагрев,
- работа с оригинальным NTC-датчиком холодильника,
- возможность подключения дополнительных цифровых датчиков температуры,
- встроенный датчик температуры у радиатора на горячей стороне,
- вход для внешнего переключателя NO/NC,
- возможность применения переключателя с ключом,
- возможность подключения цифрового дисплея по I²C,
- входное питание 9–15 V DC,
- возможность использования встроенного блока питания холодильника TCX, обычно около 13,8 V DC,
- типовой монтаж без дополнительного блока питания,
- в стандартной конфигурации подключение путём пайки 6 проводов,
- конфигурация под конкретное транспортное применение.

Совместимость:

Контроллер предназначен для модернизации выбранных термоэлектрических холодильников Dometic TropiCool серии TCX, в частности:

- Dometic TropiCool TCX 14
- Dometic TropiCool TCX 21
- Dometic TropiCool TCX 35

Перед покупкой необходимо подтвердить версию устройства, схему проводки, тип разъёмов, способ управления и конфигурацию датчиков. При конструктивных отличиях может потребоваться индивидуальная монтажная адаптация или сервисная настройка.

Диапазоны работы камеры:

В зависимости от запрограммированной конфигурации контроллер может поддерживать разные температурные диапазоны камеры. При температуре окружающей среды около 20–25°C холодильник после модернизации может работать, например, в следующих диапазонах:

- 2–8°C — для лекарств, вакцин, инсулина и продукции, требующей холодовой перевозки,
- 20–25°C — для материалов, требующих комнатной температуры или защиты от переохлаждения,
- до примерно 40°C — для применений, требующих повышенной температуры камеры, в зависимости от конфигурации и условий работы.

Фактическая стабильность температуры зависит от модели холодильника, размещения груза, температуры окружающей среды, времени работы, вентиляции радиатора, питания и установленного гистерезиса. Точный диапазон работы и уставки согласовываются перед заказом.

Принцип работы TECMED:

Контроллер считывает температуру с датчика, используемого как основной измерительный элемент, и сравнивает её с запрограммированной уставкой. На этой основе он автоматически решает, должен ли холодильник охлаждать, нагревать или оставаться в режиме поддержания.

В холодильниках Dometic TCX применяется термоэлектрический модуль Пельтье. Контроллер TECMED использует его двунаправленную работу — он может управлять как отводом тепла из камеры, так и подогревом камеры, когда температура окружающей среды слишком низкая.

На практике это означает более точный контроль условий перевозки. Летом контроллер может включать охлаждение, чтобы снизить риск перегрева лекарств или образцов. Зимой он может включать нагрев, чтобы предотвратить переохлаждение или замерзание перевозимой продукции.

Система измерения температуры:

Контроллер работает с оригинальным NTC-датчиком, встроенным в холодильник Dometic TCX. В типовой конфигурации NTC-датчик может использоваться как основной измеритель температуры камеры. Это позволяет использовать существующий датчик холодильника без необходимости каждый раз добавлять новый основной датчик.

В зависимости от конфигурации контроллер также может работать с цифровыми датчиками температуры. Они могут выполнять функцию основного, дополнительного, контрольного или сравнительного измерения. Цифровые датчики могут подключаться на проводах и устанавливаться в транспортной камере, рядом с грузом или в другой точке контроля температуры.

Контроллер также имеет встроенный датчик температуры, измеряющий температуру у радиатора на горячей стороне, снаружи камеры холодильника. Это измерение поддерживает диагностику и контроль условий работы термоэлектрической системы.

Температурные настройки:

Контроллер TECMED программируется под заранее согласованные параметры работы. Перед заказом определяются, в частности:
- температура или температуры работы,
- допустимый гистерезис,
- способ измерения температуры,
- способ переключения режимов,
- логика входа NO/NC,
- способ управления охлаждением и нагревом,
- объём диагностических и защитных функций.

Контроллер может быть подготовлен для работы с одной постоянной температурой или с несколькими запрограммированными режимами. Это позволяет адаптировать работу холодильника к конкретному применению, например к перевозке лекарств в холодовом диапазоне, защите продукции от замерзания зимой или поддержанию повышенной температуры камеры.

Настройки могут быть недоступны пользователю, что снижает риск случайного изменения температуры. Это важно в применениях, где температура перевозки должна быть заданной и повторяемой.

Внешний переключатель NO/NC:

Контроллер имеет вход для подключения внешнего переключателя типа NO/NC. Он может использоваться для выбора режима работы или одной из заранее запрограммированных температур.

В зависимости от заказанной конфигурации можно использовать обычный механический переключатель, панельный переключатель, тумблер или переключатель с ключом. Версия с ключом позволяет ограничить изменение режима только уполномоченным лицом.

Это практичное решение для транспортных холодильников, используемых персоналом, водителями, аптеками, лабораториями или медицинскими бригадами, где обслуживание должно быть простым, а доступ к изменению параметров ограниченным.

Цифровой дисплей I²C:

Контроллер позволяет подключить внешний цифровой дисплей, работающий по шине I²C. Дисплей может показывать основные сведения о работе холодильника: текущую температуру, выбранный режим, заданную температуру, состояние охлаждения или нагрева, а также диагностические сообщения.

Объём отображаемой информации зависит от конфигурации контроллера и согласований перед заказом. Дисплей может быть полезен при ежедневном обслуживании, контроле работы устройства и сервисных операциях.

Питание и монтаж в холодильнике Dometic TCX:

Контроллер рассчитан на входное питание 9–15 V DC. Этот диапазон позволяет использовать его в типовых системах 12 V, DC-блоках питания и системах питания транспортных холодильников.

В холодильниках Dometic TCX контроллер может использовать встроенный блок питания холодильника. Типичное доступное рабочее напряжение составляет около 13,8 V DC, поэтому в стандартной конфигурации не требуется устанавливать дополнительный блок питания или выполнять крупные изменения системы питания.

В типовой версии монтаж заключается в подключении контроллера к существующей проводке холодильника путём пайки 6 проводов. Провода отвечают за питание и управление основными элементами системы.

Благодаря этому модернизация может быть выполнена без существенных механических изменений холодильника. Перед монтажом необходимо подтвердить версию устройства, схему проводки и доступное напряжение. При конструктивных отличиях способ подключения может потребовать индивидуальной адаптации.

Защита и диагностика:

Контроллер может быть оснащён диагностическими и защитными функциями, адаптированными к конкретной конфигурации. Их задача — защитить холодильник, модуль Пельтье, электронику и перевозимый груз от работы в неправильных условиях.

Возможные функции включают, в частности:
- контроль напряжения питания,
- контроль температуры радиатора на горячей стороне,
- контроль корректности измерения температуры,
- задержку при изменении направления работы модуля Пельтье,
- индикацию ошибок,
- блокировку работы при выбранных аварийных состояниях.

Объём диагностики и реакции контроллера согласовываются перед заказом.

Технические данные:

- Тип продукта: электронный контроллер температуры для транспортного холодильника
- Серия / название модуля: TECMED
- Применение: транспорт лекарств, вакцин, инсулина, образцов и материалов, чувствительных к температуре
- Совместимость: выбранные холодильники Dometic TropiCool TCX 14 / TCX 21 / TCX 35
- Диапазоны работы камеры: 2–8°C, 20–25°C или до примерно 40°C, в зависимости от конфигурации
- Условия отсчёта: температура окружающей среды около 20–25°C
- Входное питание контроллера: 9–15 V DC
- Типовое питание в холодильнике TCX: от встроенного блока питания холодильника, около 13,8 V DC
- Дополнительный блок питания: обычно не требуется в холодильниках TCX со встроенным блоком питания
- Типовой монтаж: подключение к существующей проводке холодильника, обычно 6 проводов
- Основное измерение температуры: работа с оригинальным NTC-датчиком холодильника
- Дополнительные датчики: возможность подключения цифровых датчиков температуры на проводах
- Встроенный датчик: измерение температуры у радиатора на горячей стороне
- Управление температурой: охлаждение, нагрев, поддержание
- Исполнительный элемент: термоэлектрический модуль Пельтье холодильника
- Управление вентиляторами: в зависимости от версии и конфигурации
- Вход режима работы: внешний переключатель NO/NC
- Тип переключателя: механический, панельный, тумблер или с ключом
- Функция переключателя: выбор запрограммированного режима или температуры работы
- Интерфейс дисплея: I²C
- Возможность подключения дисплея: да, внешний цифровой дисплей
- Конфигурация настроек: запрограммирована перед заказом / монтажом
- Изменение настроек пользователем: недоступно или ограничено, в зависимости от версии
- Диагностика: в зависимости от конфигурации контроллера
- Монтаж: сервисный или лицом с опытом работы с электроникой 12/24 V

Монтаж и запуск:

Монтаж контроллера требует доступа к электронике холодильника и подключения к питанию, модулю Пельтье, вентиляторам, датчикам и возможному внешнему переключателю режима. В типовой конфигурации Dometic TCX дополнительный блок питания не требуется, поскольку контроллер может использовать встроенное питание холодильника.

В стандартной версии модернизация сводится к подключению контроллера к существующей проводке, обычно путём пайки 6 проводов. В зависимости от версии холодильника может потребоваться демонтаж оригинальной панели управления или адаптация существующей проводки.

После монтажа необходимо проверить корректность измерения температуры, работу охлаждения, работу нагрева, реакцию на переключатель NO/NC и стабилизацию температуры в камере.

Контроллер может поставляться как компонент для сервисного монтажа или как часть услуги модернизации транспортного холодильника.

Регистрация температуры и валидация перевозки:

Контроллер TECMED помогает подготовить транспортный холодильник к работе в применениях, где требуется контроль температуры. Однако при перевозке лекарств, вакцин, инсулина, биологических образцов или лабораторных материалов рекомендуется использовать независимый регистратор температуры.

Регистратор, размещённый в камере холодильника или непосредственно рядом с перевозимым грузом, позволяет подтвердить реальные условия перевозки и подготовить температурный отчёт.

Сам контроллер не заменяет валидацию всего транспортного процесса. Пригодность холодильника для конкретного применения зависит от полной конфигурации, монтажа, испытаний, способа упаковки груза, времени перевозки, температуры окружающей среды и процедур пользователя.

Важная информация:

Контроллер программируется под конкретное применение. Перед заказом необходимо определить требуемую температуру или температуры работы, допустимый гистерезис, способ измерения температуры, тип переключателя режима и ожидаемый способ работы холодильника.

Продукт не является оригинальной панелью Dometic, самостоятельным медицинским изделием или полноценной валидированной системой перевозки лекарств. Это электронный модуль управления, предназначенный для модернизации транспортного холодильника.

Лучшие результаты достигаются после правильного монтажа, температурных испытаний и настройки контроллера под фактический способ использования холодильника.
