Panneau de commande compatible avec réfrigérateur Scania Next Gen / NGS / NXG

Avant l’achat, veuillez vérifier attentivement le modèle du réfrigérateur, la référence catalogue et le marquage figurant sur la plaque signalétique.

Objet de la vente :

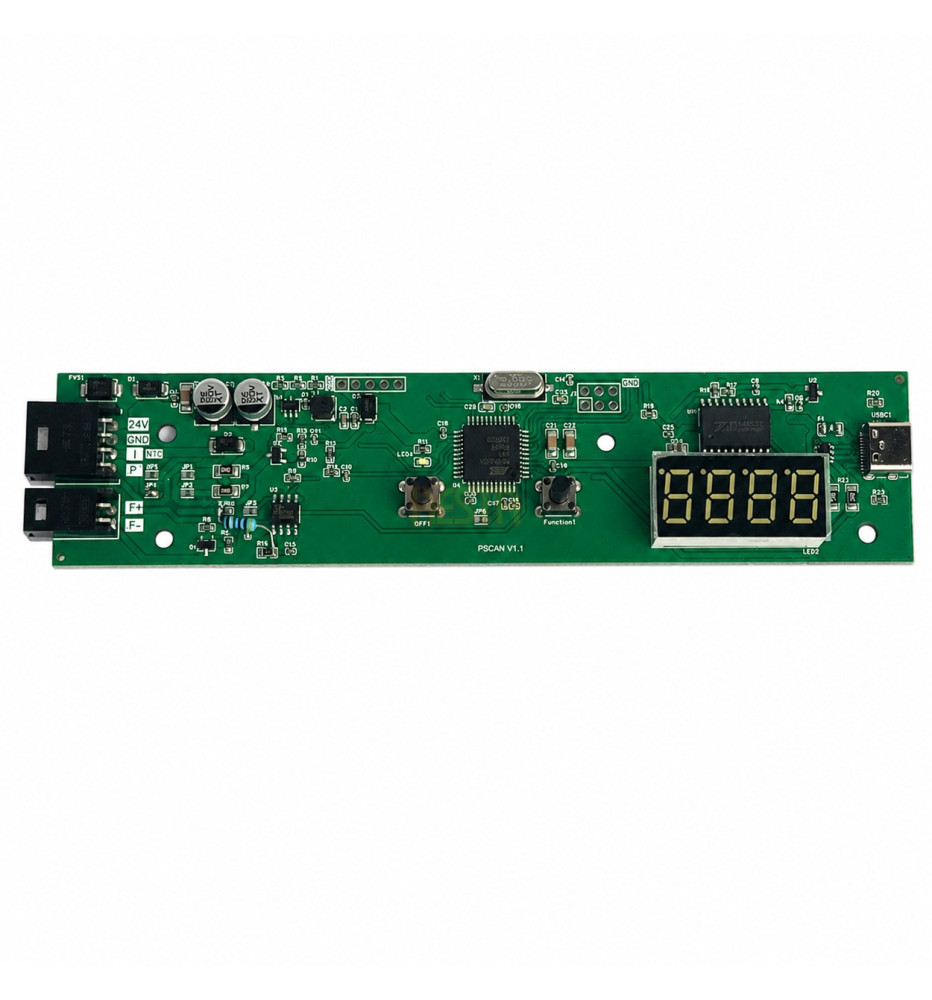

Panneau de commande / carte de commande compatible avec certains réfrigérateurs automobiles Scania Next Gen / NGS / NXG.

Application :

Le panneau de commande est responsable de l’utilisation du réfrigérateur par l’utilisateur. Il permet d’allumer et d’éteindre l’appareil, de régler la température de refroidissement et de commander l’affichage.

La pièce est destinée à certains réfrigérateurs à compresseur Scania G/P/S/R utilisés dans les camions et tracteurs routiers à partir de 2016.

Compatible avec certains réfrigérateurs SCANIA Next Gen / NGS / NXG :

• modèle CP/CG20 20L Réf. cat. : 2770774 / 9D117428 – 20 LT
• modèle CP/CG20 20L Réf. cat. : 2034762 / 8E037428 – 20 LT
• modèle CP/CG17 17L Réf. cat. : 2770785 / 1A257428 – 17 LT
• modèle CP/CG17 17L Réf. cat. : 2034763 / 7J147428 – 17 LT
• modèle CR20 30L Réf. cat. : 2706544 / 9C227428 – 30 LT
• modèle CR20 30L Réf. cat. : 2706544 / 9F287428 – 30 LT
• modèle CR20 30L Réf. cat. : 2034756 / 3L137428 – 30 LT
• modèle CR20 30L Réf. cat. : 3261151 / 5C127428 – 30 LT / CR20
• modèle CR20 30L Réf. cat. : 2706576
• modèle CR17 17L Réf. cat. : 2770786 / 9J267428 – 17 LT
• modèle CS20 40L Réf. cat. : 2706575 / 8G027428 – 40 LT
• modèle CS20 40L Réf. cat. : 2706575 / 2K067428 – 40 LT
• modèle CS20 40L Réf. cat. : 2034757 / 6J197428 – 40 LT
• modèle Scania Next Gen Réf. cat. : 2706578

Fonctions du panneau :

- mise en marche et arrêt du réfrigérateur,
- réglage de la température de refroidissement,
- commande de l’affichage numérique de température,
- contrôle des fonctions de base du réfrigérateur,
- fonctionnement avec le système de commande du réfrigérateur Scania.

Compatibilité : le panneau fonctionne via le signal D/I avec les contrôleurs de compresseur 101N2020 et 101N2050, utilisés notamment dans les réfrigérateurs CR20.

Marquages couramment présents sur l’électronique / la carte de commande :

4.1539.2/3, LP 160659, FW 1.9.1, 28214, 50388, XZG-1, Microchip PIC18F, 1702GVG, QCD88604, T1701, E227809, 32312, SRN8040-470MCT-ND, LIS352AX.

Symptômes d’un panneau de commande défectueux :

- le réfrigérateur ne réagit pas au panneau de commande,
- le réfrigérateur ne s’allume pas ou ne s’éteint pas depuis le panneau,
- la température ne peut pas être réglée,
- l’affichage ne fonctionne pas ou indique des informations incorrectes,
- les boutons ne réagissent pas correctement,
- le réfrigérateur affiche des erreurs de communication,
- l’appareil fonctionne de manière instable après une panne d’alimentation, un court-circuit ou une chute de tension.

Données supplémentaires couramment présentes sur les plaques signalétiques des réfrigérateurs :

- Alimentation du réfrigérateur : 24 VOLT DC – 50W
- Réfrigérant indiqué sur les plaques signalétiques : R134a ou R1234yf
- Capacités indiquées sur les plaques signalétiques : 17 LT, 20 LT, 30 LT, 40 LT

Important avant l’achat :

Ce panneau de commande est destiné à des versions spécifiques de réfrigérateurs Scania Next Gen / NGS / NXG. Avant de commander, il faut vérifier la compatibilité de la pièce avec votre réfrigérateur.

Avant l’achat, veuillez comparer le modèle du réfrigérateur, la référence catalogue, le marquage figurant sur la plaque signalétique, les marquages de l’ancienne carte de commande ainsi que le type de contrôleur de compresseur utilisé dans le réfrigérateur.

En cas de doute, veuillez nous envoyer une photo de la plaque signalétique du réfrigérateur, des photos de l’ancien panneau de commande et du contrôleur de compresseur. Cela nous permettra de confirmer si le panneau convient à votre appareil.
