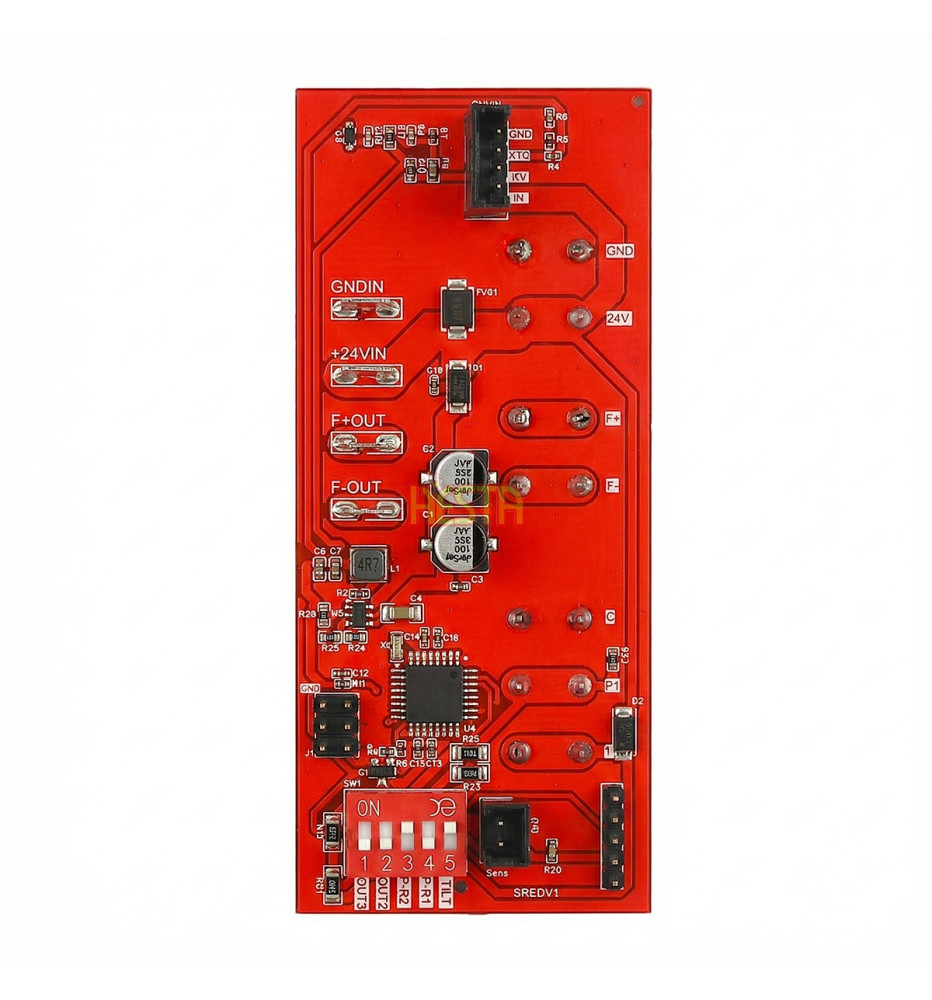

SRED – rotes elektronisches Thermostatmodul für 12V- und 24V-Kompressorkühlschränke

SRED ist ein elektronisches Steuermodul für Kompressorkühlschränke, das für ausgewählte Kühlsysteme auf Basis von Secop / Danfoss Kompressorsteuergeräten der Serie 101N entwickelt wurde. Es kann unter anderem in ausgewählten Fahrzeugkühlschränken, Yachtkühlschränken und anderen mobilen Kühlsystemen eingesetzt werden.

Es handelt sich um eine Plug & Play-Lösung, die für den Einbau anstelle des Standardmoduls vorgesehen ist, ohne dass Änderungen an der elektrischen Anlage erforderlich sind. SRED bietet mehr Konfigurationsmöglichkeiten und eine bessere Kontrolle der Betriebsparameter des Kühlschranks als Standardlösungen mit mechanischem Thermostat.

Wichtigste Funktionen des SRED-Moduls

• - Temperatureinstellung im Bereich von -5 bis 12°C
• - Einstellung der Kompressordrehzahl
• - Einstellbare Spannungs-Abschaltschwelle
• - Parametereinstellung über kleine DIP-Schalter direkt auf der Platine
• - Unterstützung des Neigungssensors mit der Möglichkeit, ihn zu deaktivieren
• - Keine 23-Stunden-Betriebsbegrenzung – arbeitet dauerhaft
• - Plug & Play-Montage ohne Änderungen an der Installation

Stromversorgung

Das SRED-Modul arbeitet in einem weiten Versorgungsspannungsbereich von 9–32V DC und kann daher sowohl in 12V- als auch in 24V-Systemen verwendet werden.

Anwendung

Das Modul ist für ausgewählte Fahrzeugkühlschränke und Kühlsysteme vorgesehen, die auf Secop / Danfoss Kompressorsteuergeräten der Serie 101N0 basieren.

• - Scania R – 1741355, 1769427, 1781174, 1891673, 1906067, 2114785, 2409031, 2409032
• - Scania G – 1906068
• - Scania P – 1906068, 2D207428
• - andere Fahrzeuge ohne Display mit Kompressorsteuergeräten der Serie 101N02xx
• - Yachten und Boote mit Secop BD35F / BD50F Kompressorkühlschränken

Kompatible Kompressorsteuergeräte

101N0210, 101N0212, 101N0220, 101N0221, 101N0230, 101N0240, 101N0250, 101N0260, 101N0320, 101N0321, 101N0400, 101N0401, 101N0600, 101N0601, 101N0630, 101N0650, MFC20DC11

Kann als Ersatz für ausgewählte blaue Module verwendet werden, z. B. SED00033AA.

Wichtigste Vorteile

• - elektronische Steuerung des Kühlschrankbetriebs,
• - mehr Konfigurationsmöglichkeiten als bei Standardlösungen,
• - Parametereinstellung über kleine DIP-Schalter auf der Platine,
• - bessere Kontrolle von Kompressorbetrieb und Stromversorgung,
• - einfache Montage anstelle des Originalmoduls.

Wenn Sie nicht sicher sind, ob das SRED-Modul für Ihren Kühlschrank geeignet ist, senden Sie uns bitte ein Foto des alten Steuergeräts, des Typenschilds des Kühlschranks sowie der Kennzeichnungen der verbauten Komponenten.
