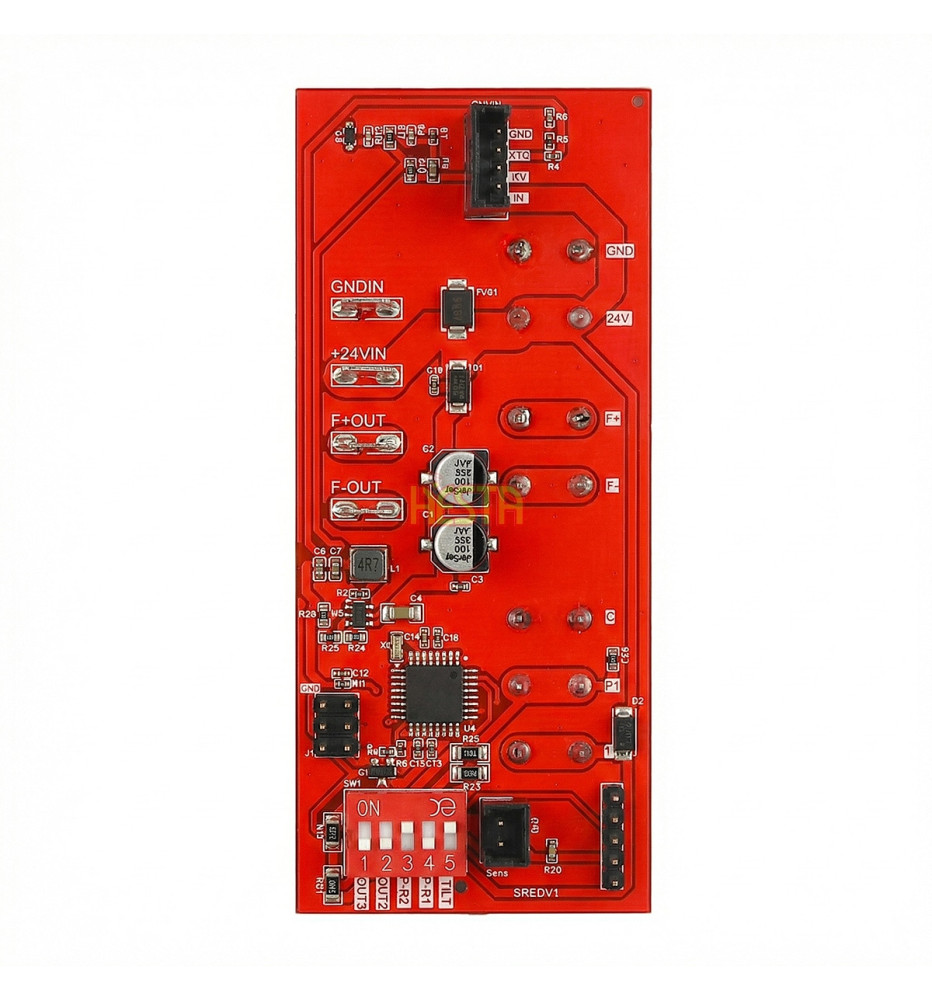

SRED – module électronique rouge de thermostat pour réfrigérateurs à compresseur 12V et 24V

SRED est un module électronique de commande pour réfrigérateur à compresseur, conçu pour certains systèmes de réfrigération basés sur des contrôleurs de compresseur Secop / Danfoss série 101N. Il peut être utilisé notamment dans certains réfrigérateurs de véhicules, réfrigérateurs pour yachts et autres systèmes de réfrigération mobiles.

Il s’agit d’une solution Plug & Play, conçue pour être installée à la place du module standard, sans qu’il soit nécessaire de modifier l’installation électrique. SRED offre davantage de possibilités de configuration et un meilleur contrôle des paramètres de fonctionnement du réfrigérateur que les solutions mécaniques standard.

Principales fonctions du module SRED

• - Réglage de la température dans la plage de -5 à 12°C
• - Réglage de la vitesse du compresseur
• - Seuil de coupure de tension réglable
• - Configuration des paramètres à l’aide de petits interrupteurs DIP situés directement sur la carte
• - Prise en charge du capteur d’inclinaison avec possibilité de désactivation
• - Pas de limite de fonctionnement de 23 heures – fonctionne en continu
• - Installation Plug & Play sans modification du câblage

Alimentation

Le module SRED fonctionne dans une large plage de tension d’alimentation de 9–32V DC, ce qui permet son utilisation aussi bien dans des installations 12V que 24V.

Application

Le module est destiné à certains réfrigérateurs de véhicules et systèmes de réfrigération basés sur des contrôleurs de compresseur Secop / Danfoss série 101N0.

• - Scania R – 1741355, 1769427, 1781174, 1891673, 1906067, 2114785, 2409031, 2409032
• - Scania G – 1906068
• - Scania P – 1906068, 2D207428
• - autres véhicules sans écran avec contrôleurs de compresseur série 101N02xx
• - yachts et bateaux avec réfrigérateurs à compresseur Secop BD35F / BD50F

Contrôleurs de compresseur compatibles

101N0210, 101N0212, 101N0220, 101N0221, 101N0230, 101N0240, 101N0250, 101N0260, 101N0320, 101N0321, 101N0400, 101N0401, 101N0600, 101N0601, 101N0630, 101N0650, MFC20DC11

Peut être utilisé en remplacement de certains modules bleus, par exemple SED00033AA.

Principaux avantages

• - commande électronique du fonctionnement du réfrigérateur,
• - davantage de possibilités de configuration que les solutions standard,
• - réglage des paramètres à l’aide de petits interrupteurs DIP sur la carte,
• - meilleur contrôle du fonctionnement du compresseur et de l’alimentation,
• - installation facile à la place du module d’origine.

Si vous n’êtes pas sûr que le module SRED convienne à votre réfrigérateur, envoyez-nous une photo de l’ancien contrôleur, de la plaque signalétique du réfrigérateur et des marquages des composants installés.
